2.5倍區網飆速！華擎Z390 Phantom Gaming 6主機板

我們直接來實際測試這款主機板吧！在效能測試部份，採用下表的平台。以下是測試的結果與效能表現，請參考附圖與附表。

處理器：Intel Core i9-9900K @ 3.6 GHz／5.0GHz (Turbo)
主機板：ASRock Z390 Phantom Gaming 6
顯示卡：NVIDIA GeForce RTX 2080 8GB GDDR6
BIOS：09/26/2018 P1.10
記憶體：G.Skill F4-3200C14-8GFX DDR4-3200 @ 2666 16GB (8GB×2)
SSD：Western Digital WD Black NVMe SSD 1TB
驅動程式：ForceWare v416.34
電源供應器：MISTEL Vision MX 850
作業系統：Windows 10專業版 x64 (1803)


登錄/註冊後可看大圖

在裝置管理員裡面，可以看到網路介面卡部份，有Intel I219-V (1Gbps)以及Realtek Gaming 2.5GbE (2.5Gbps)兩組


登錄/註冊後可看大圖

以CPU-Z檢視CPU的各項資訊


登錄/註冊後可看大圖

以CPU-Z檢視主機板的各項資訊


登錄/註冊後可看大圖

以CPU-Z簡測CPU的效能表現


登錄/註冊後可看大圖

以wPrime測試計算32M、1024M質數所需要的時間


登錄/註冊後可看大圖

以AIDA64測試Cache與記憶體效能


登錄/註冊後可看大圖

以AIDA64測試GPGPU的效能


登錄/註冊後可看大圖

以PCMark10測試，得到6752分，算是非常優異的表現


登錄/註冊後可看大圖

以PassMark PerformanceTest 9.0測得7329.4分，表現非常優異


登錄/註冊後可看大圖

以CineBench R15測試，得到CPU 2001cb的分數，單核心也有217cb的分數。


登錄/註冊後可看大圖

在3DMark的Time Spy場景，獲得10323的高分


登錄/註冊後可看大圖

在3DMark的Time Spy Extreme場景，有4936分，表現極為優異


登錄/註冊後可看大圖

在VRMark測試中，負載最低的Orange Room場景，可以跑到11879分，達Super等級


登錄/註冊後可看大圖

VRMark的中負載Cyan Room場景，可以跑到9105分


登錄/註冊後可看大圖

VRMark的高負載場景：Blue Room，可以跑到3510分，表現不錯


登錄/註冊後可看大圖

以Far Cry 5遊戲，測試3840x2160解析度、畫質最佳的情況下，獲得平均56 FPS，已渲染幀數達3277張


登錄/註冊後可看大圖

以Tom Clancy’s The Division遊戲，測試3840x2160解析度、DX12 模式、畫質最佳的情況下，獲得平均52.9 FPS，實屬不錯的表現


登錄/註冊後可看大圖

以Shadow of the Tomb Raider遊戲，測試3840x2160解析度、DX12 模式、畫質最佳的情況下，獲得平均44 FPS，已渲染幀數達6969張，效能達到高標！


2.5G LAN效能實測，效能就是比1G快很多！在Phantom Gaming 2.5G LAN的測試部份，我們以兩張主機板對連的方式，來測試2.5G LAN對於10G LAN的效能(另一片Z390主機板內建之10Gb LAN)的傳輸效能。我們是透過iperf3來測試直連頻寬，以及利用FastCopy來測試傳輸一個5GB的大檔案所需要的時間以及平均傳輸效能。在測試環境設定方面，我們選擇3種環境，並分別以客戶端與伺服端來進行測試。測試場景解說如下：

(A)        1G對1G (即兩張主機板都連到1Gbps的Intel 219網路孔，頻寬上限為1Gbps，做為比較對照組)
(B)        2.5G對1G (即兩張主機板都連到最快的LAN埠，中間有連到Wi-Fi Router的1Gbps LAN埠，做為降速對照組)
(C)        2.5G對2.5G (即兩張主機板都連到最快的LAN埠，並直接對連，做為效能對照組)

以下是測試的結果、效能表現與說明！


登錄/註冊後可看大圖

透過iperf 3來測試2.5G對2.5G LAN網路對連的傳輸頻寬表現


●表1 以iperf 3測試互傳頻寬，在各種連線狀態下的效能與表現


登錄/註冊後可看大圖

在iperf 3的測試方面，從表格中可以看到(A)場景就是使用一般家用的1Gbps LAN，透過連到一般的1Gbps Router，傳輸頻寬最高就只到935Mbits/sec。這個還只是兩台電腦全速的使用狀態下，若有其他電腦也在傳輸，勢必這個值一定會下降！至於(B)場景，就是連2.5G的LAN埠，連到1Gbps Router，雖會被降速到1Gbps，但可以看到整體頻寬還是有些微的提升，達到943Mbits/sec！

至於(C)場景，就是兩張主機板直接高速LAN對連，又或者將家裡的Router升級到企業等級的2.5Gbps或10Gbps，整體傳輸效能就可以完全提升起來，達到2.34Gbits/sec！


登錄/註冊後可看大圖

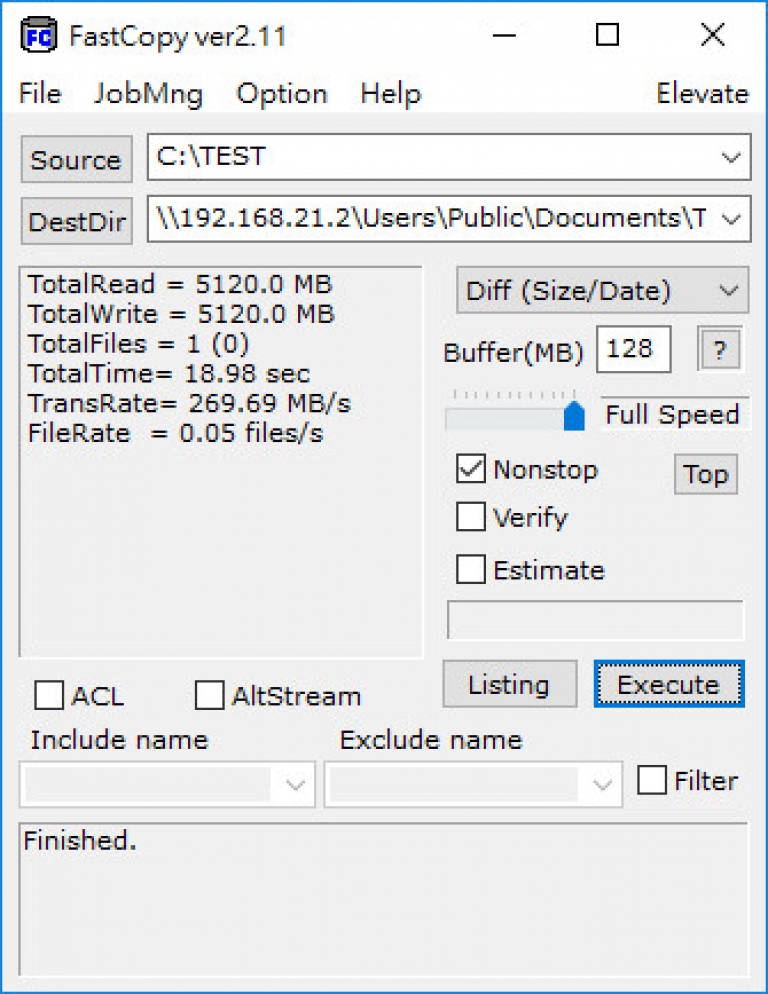

透過FastCopy來測試2.5G對2.5G LAN網路對連的檔案傳輸效能表現


●表2 以FastCopy測試複製5GB檔案，在各種連線狀態下的效能與表現


登錄/註冊後可看大圖

在FastCopy的測試方面，以複製一個5GB的大檔案來測試傳輸速度。從表格中可以看到(A)場景就是透過連接家用的1Gbps LAN，並連至家用1Gbps Router，檔案複製效能最快可以飆升至106.04MB/s，時間大約48.28sec。若是在(B)場景，也就是到主機板的2.5Gbps LAN埠，並串連至家用1Gbps Router，雖會被降速到1Gbps，但可以看到檔案複製速度會有些許提升，達到110.63MB/s，時間大約46.28sec，省了2秒。

要是在(C)場景，就是兩張主機板直接高速LAN對連，又或者家裡的Router升級到2.5Gbps以上，整體傳輸效能就可以完全提升起來，讓讀取速度只要20秒搞定，寫入速度甚至19秒就可以搞定！傳輸速度達到249.76MB/s，甚至飆升到269.69MB/s！


心得分享：這塊主板的重點是2.5G的網路，但消費級的使用者真的用得到嗎？我是用不到啦！我家只有臭60M網路。。
