ASUS 帶來「ROG STRIX X870E-E GAMING WIFI7 NEO」新款 AMD 主機板，具備 ATX 機身，搭配全新潮酷的 ROG黑色裝甲，帶來 CPU 18 相 110A 供電能力，多項升級改動與 DIY 友善設計；包含標配 NitroPath DDR5 插槽、非同步 BCLK 超頻、彈性 PCle 通道切分，提供完整 PCIe 5.0 x16 顯卡效能、5 根 M.2 SSD PCIe Gen 5 / 4 擴充；搭配 5GbE + WIFI7 滿血雙網、25 個實用 USB 連接埠、大容量 64MB BIOS，可整合網路驅動、Q式快拆等便利功能，滿足 Ryzen 9000 處理器效能與各項 DIY 使用需求，給予玩家更全面的 X870E NEO 選擇 。
規格
尺寸：ATX (30.5cm x 24.4cm)、8 層板 PCB
處理器支援：AMD Ryzen 9000 / 8000 / 7000
處理器腳位：AMD AM5
CPU 供電相：18 + 2 + 2 相 Power Stages (VCore 110A + SOC 110A + MISC 80A)
晶片組：AMD X870E
BIOS：64MB (512Mb) Flash ROM、UEFI AMI BIOS
記憶體插槽：4 x DIMM MAX 256GB、DDR5 9600+(OC) / 4800 MHz、NitroPath DRAM
顯示輸出：
1 x HDMI 2.1 (最高支援4K 60Hz)
擴充插槽：
1 x PCIe 5.0 x16 ( PCIEX16 (G5) to CPU；支援 x16 頻寬)
1 x PCIe 4.0 x16（PCIEX16 (G4) to Chipset；支援x4頻寬，與 M.2_3 共用）
儲存裝置：
4x SATA 6Gb/s
2 x PCIe 5.0 x4 M.2 (M.2_1、M.2_2 to CPU )
3 x PCIe 4.0 x4 M.2 (M.2_3、M.2_4、M.2_5 to Chipset)
網路：5 GbE LAN Realtek RTL8126、ASUS LANGuard
無線：Mediatek MT7927 Wi-Fi 7 320MHz、BT 5.4
音效：Realtek ALC4080、Savitech SV3H712 AMP；支援 S/PDIF 輸出
後I/O USB 埠：2 x USB-C 40Gbps、2 x USB-C 10Gbps ( 1 x 30W PD/PPS)、9 x USB-A 10Gbps
前置 USB 埠：4 x USB-A 5Gbps、6 x USB 2.0、2 x USB-C 20Gbps (電力輸出；5V / 3A)
4-Pin FAN：CPU_Fan、CPU_OPT、AIO_Pump、5 x CHA_Fan；1 x AIO Q-Connector
3-Pin RGB：3 x ARGB
隨附物品： 2 x SATA 數據線 (常規/垂直)、ASUS Wi-Fi 7 Q-Antenna天線、M.2 緩衝墊、M.2 Q-Latch / Slide 備用替換件、ROG 鑰匙圈、ROG Strix 貼紙組、DDR5 散熱風扇、使用說明書
ROG STRIX X870E-E GAMING WIFI7 NEO 開箱 / ROG 潮酷裝甲、NitroPath 插槽、25 x USB
華碩 ASUS 針對 AMD 玩家使用需求，重新調整 PCIe 通道佈局，推出一系列的 AM5 主機板 NEO 升級款式，其中「ROG STRIX X870E-E GAMING WIFI7 NEO」，定位落在 ROG Crosshair X870E Dark Hero、X870E-A GAMING WIFI7 NEO 之間；有著 8層板 PCB的 ATX 機身，搭配 NEO 全新 ROG 裝甲塗裝，提供更全面 DIY 友善設計、強悍規格的黑色電競主板。
這張 NEO 升級款，在 CPU 供電設計上，延續前代 X870E-E GAMING WIFI 的 Vcore 18 相 110A 配置，搭載 4 DIMM DDR5 NitroPath 記憶體插槽，支援 256GB 最大容量、9600+MT/s (OC) 時脈超頻空間；並帶來多項規格的升級調整，如大容量的 64MB BIOS，可內置 Wi-Fi 網路驅動、全新 BIOS 使用介面，以及 ASUS DriveHub，方便玩家重灌 Os 系統、超頻調整。
擴充方面，改善前代痛點，以不搶顯卡 PCIe 頻寬的前提下，可提供 1 根獨立 PCIe 5.0 x16、1根 PCIe 4.0 x16（@ x4頻寬）插槽，搭配 4 個 SATA、5 個 M.2 儲存插座，其中 2 個 M.2 為 PCIe 5.0 x4 頻寬，其餘 3 個為 PCIe 4.0 x4 頻寬。
相較前代 PCIe 通道分配，藉由與 M.2_2插座、後方 USB4 Type-C 連接埠，共用 PCIe 5.0 x4 通道頻寬，避免過往切分 GPU 通道頻寬，導致掉效能的尷尬窘境，且針對同時占用情況，可調整為 @ PCIe 5.0 x2 頻寬併行，改善使用困擾；其次 M.2_3 插座、PCIe 4.0 x16 插槽，共用 PCIe 4.0 x4 頻寬，則僅能擇一選用。
連接埠方面，後 I/O 給有網路 5GbE LAN、滿血 Wi-Fi 7 320MHz，與多個 USB4 Type-C、USB-C / A 10Gbps高速傳輸，支援 30W PD 快充；並搭配前置 2 組 USB-C 20Gbps、2 組 USB-A 5Gbps，以及 3 組 USB 2.0 擴充，方便玩家 DIY 內接 LCD 水冷、風扇或擴充傳輸；總計前後可供 25 個 USB 連接埠。
↑ 外盒包裝，採用經典 ROG 配色，以紅 / 黑色襯托主視覺，搭配燙銀字樣點綴。
↑ 外盒側面，延續正面配色、燙銀字樣。
↑ 外盒背面，標有產品的主要特色與規格。
↑ 內盒擺設，特別留出說明書欄位，取出主板時方便隨手查閱。
初觀本體 ROG STRIX X870E-E GAMING WIFI7 NEO，有別於前代 GAMING WIFI 黑化風格，採用一體式的幻彩銀紋飾，搭配 ROG STRIX潮酷裝甲，讓視覺更加簡潔統一，襯托出全面進化的 NEO 新生感；並且透過斜紋的「FOR THOSE WHO DARE」精神標語，以及立於 I/O 上蓋的 ROG 點陣燈效，作為點綴與玩家打招呼。

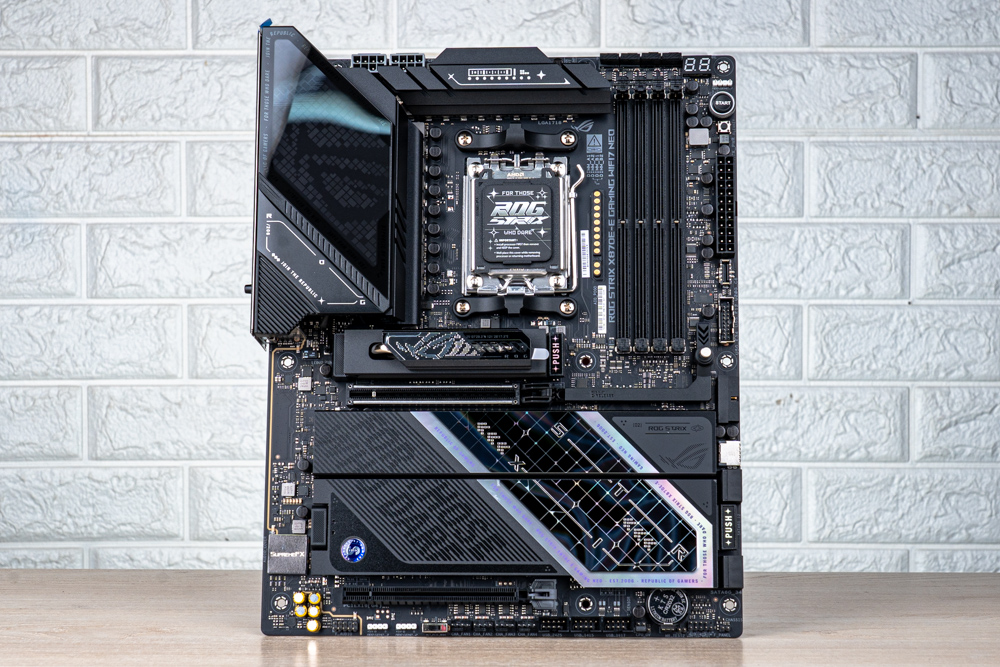

↑ 主板正面，沉穩黑色 + 幻彩銀紋的 ROG STRIX 裝甲，搭配 I/O 上蓋 ROG 點陣燈效。

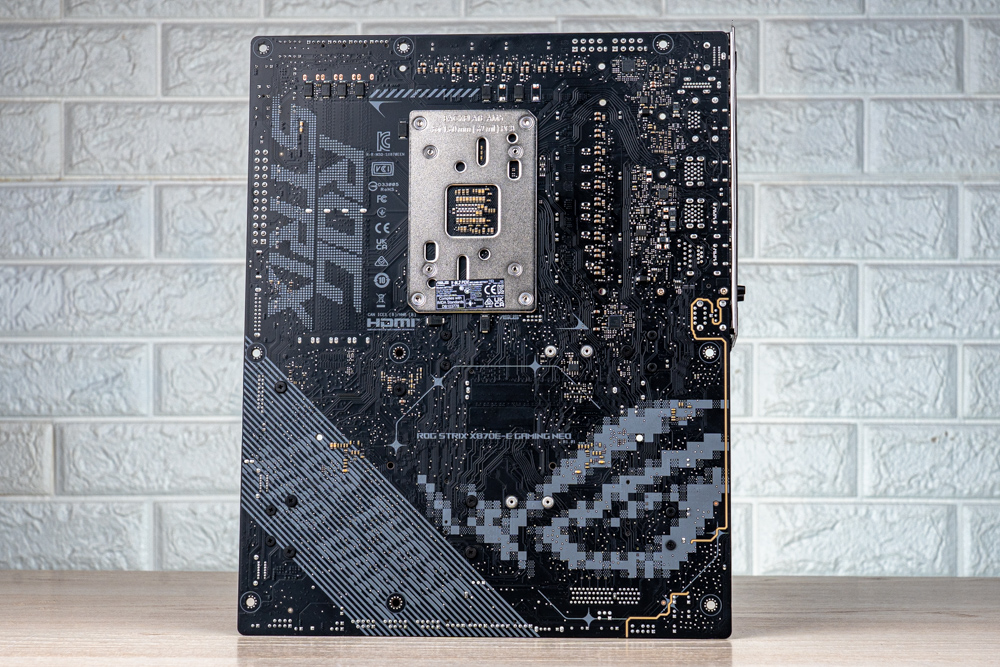

↑ 主板背面，則有著 ROG STRIX 塗裝。
右上區域，配置有 4 DIMM DDR5 NitroPath 記憶體插槽，採用縮短末端針腳的插槽設計，可兼具安裝穩固性，帶來 DDR5 9600+MT/s (OC) 超頻潛力；並支援最大 256GB DRAM 容量、EXPO 超頻設定檔、DIMM Fit 和 DIMM Fit Pro 記憶體超頻功能。
倘若玩家所選用記憶體，不支援 EXPO 功能時，ASUS還提供 AEMP 增強型設定檔，可自動偵測辨別，配置最佳化DRAM 超頻參數，以提升記憶體效能。

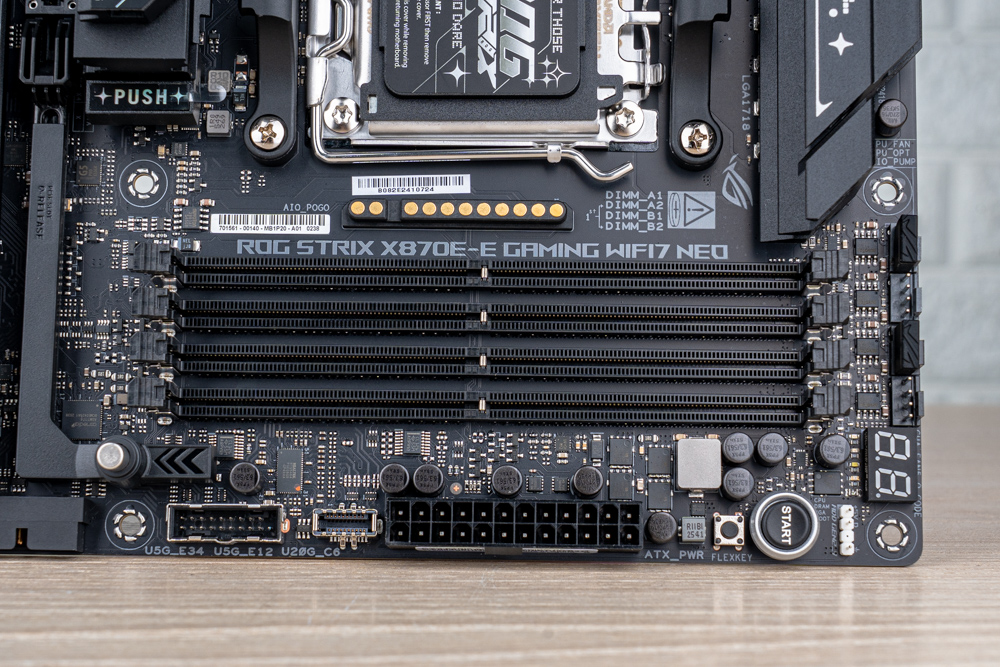

↑ 4 DIMM DDR5 NitroPath記憶體插槽。
在記憶體周圍，也設有常見的 CPU_FAN / OPT / AIO_PUMP、ARGB 3-Pin 擴充，包含Q-CODE 與 Q-LED 除錯指示燈、電源鍵與自訂義按鍵等 DIY 友善功能；搭配側面 4 個 SATA、多組 USB-C 20Gbps & USB-A 5Gbps 擴充，支援玩家大檔案傳輸、多設備連接。

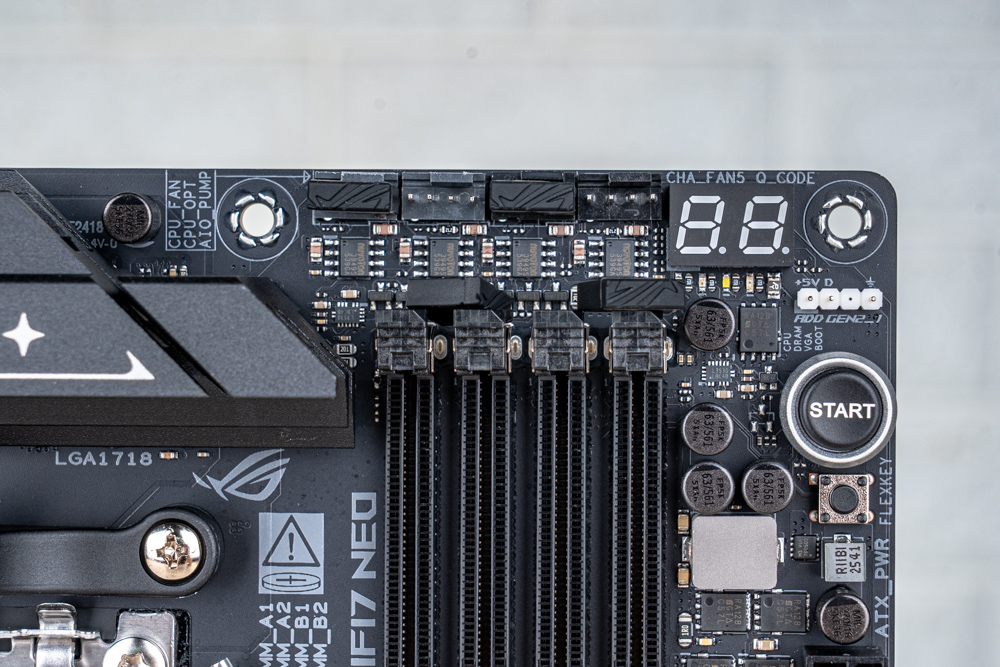

↑ 多個 FAN 4-Pin、ARGB 3-Pin 擴充、Q-CODE / Q-LED 除錯燈效、電源鍵與自訂義按鍵。

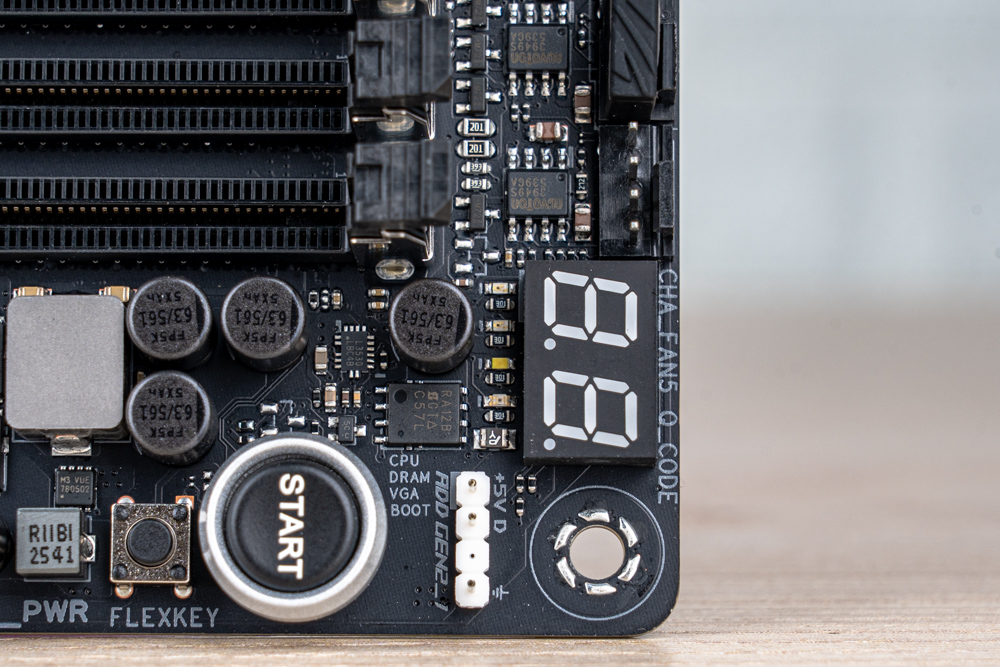

↑ Q-LED 指示燈置於 Q- CODE 除錯代碼旁；由上依序為 CPU、DRAM、VGA、BOOT。

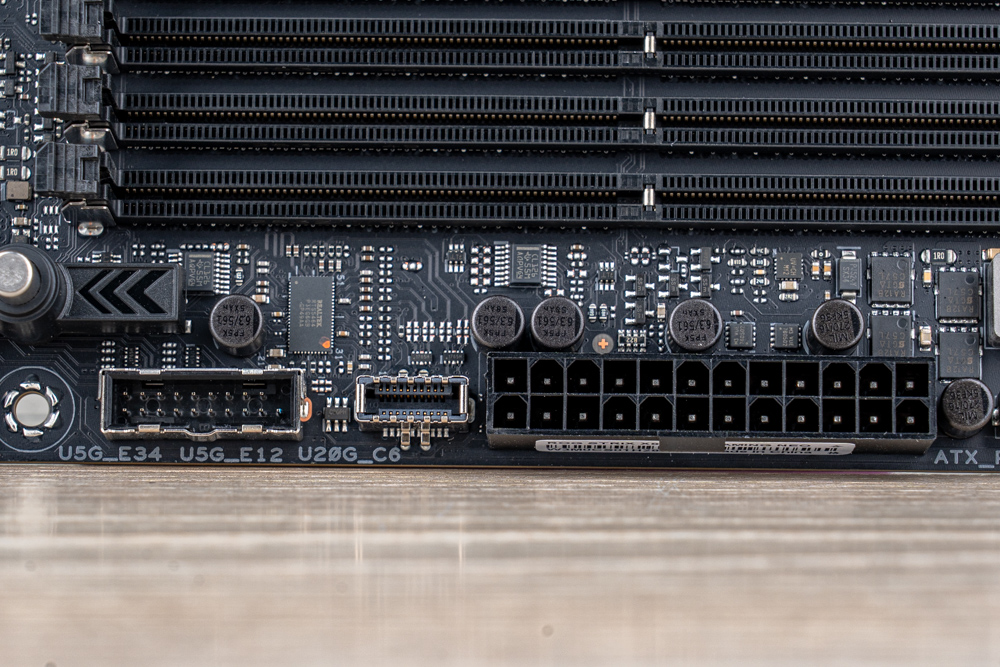

↑ 側面有著 USB-A 5Gbps、USB-C 20Gbps 前置擴充、主板 ATX 24-Pin 供電。

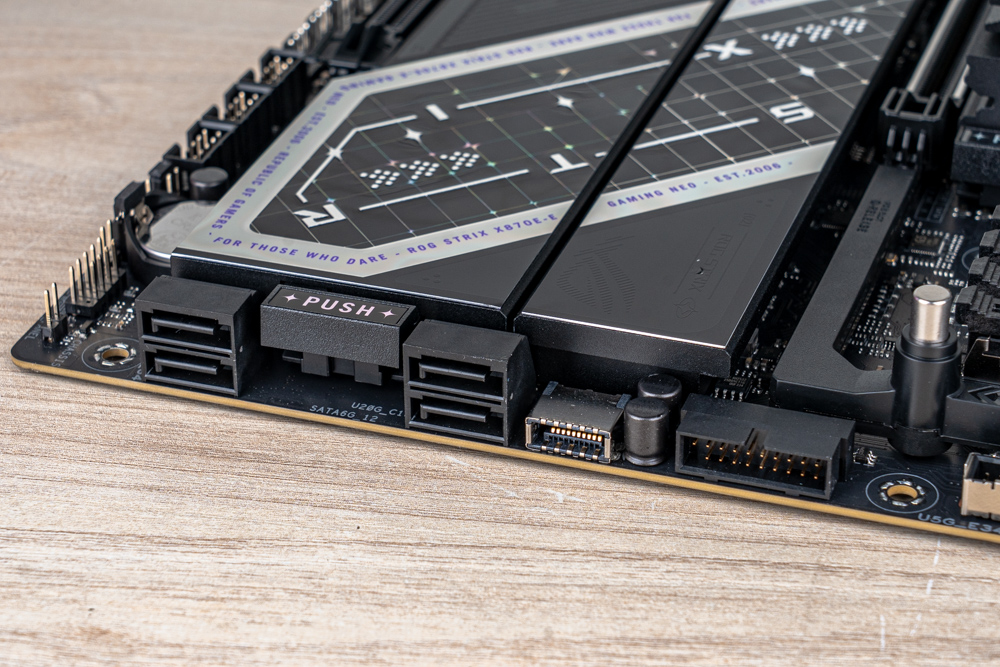

↑ 側面下半 4 個 SATA、USB-A 5Gbps、USB-C 20Gbps 擴充。
此外，置於 CPU 與 DRAM 插槽之間的「Q-Connector」金屬接點，為 ASUS / ROG 水冷散熱器專用的快接設計，能夠提供玩家「真無線材連接」的功能性與簡潔視覺；目前支援 ROG Strix SLC IV 360 ARGB LCD 水冷，若對實際效果與測試有興趣的玩家，可參閱這篇開箱。

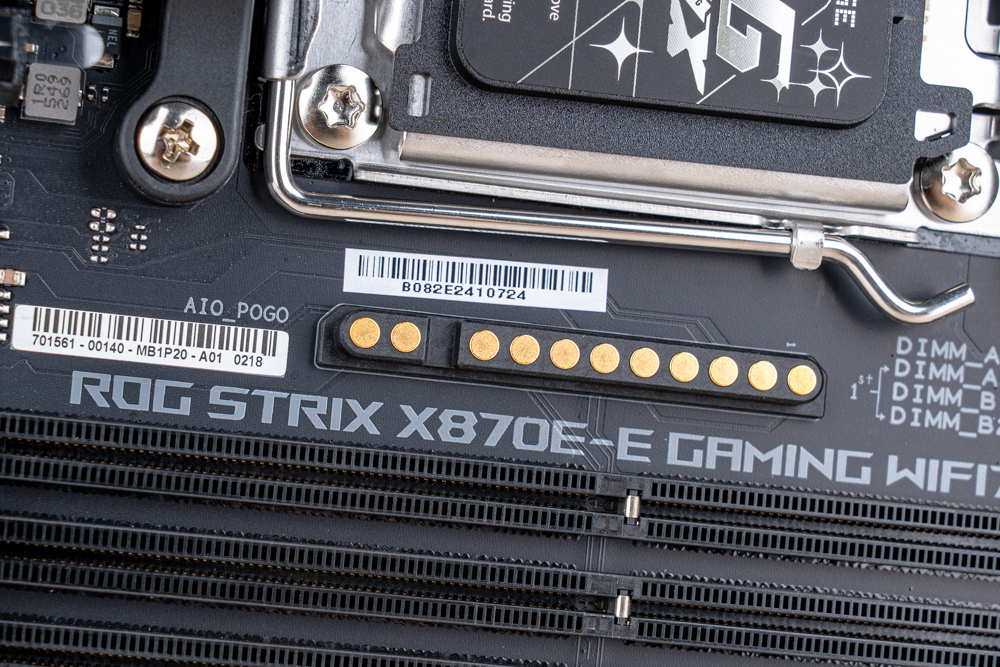

↑ ASUS / ROG 水冷散熱器專用的快接設計， Q-Connector 金屬接點。

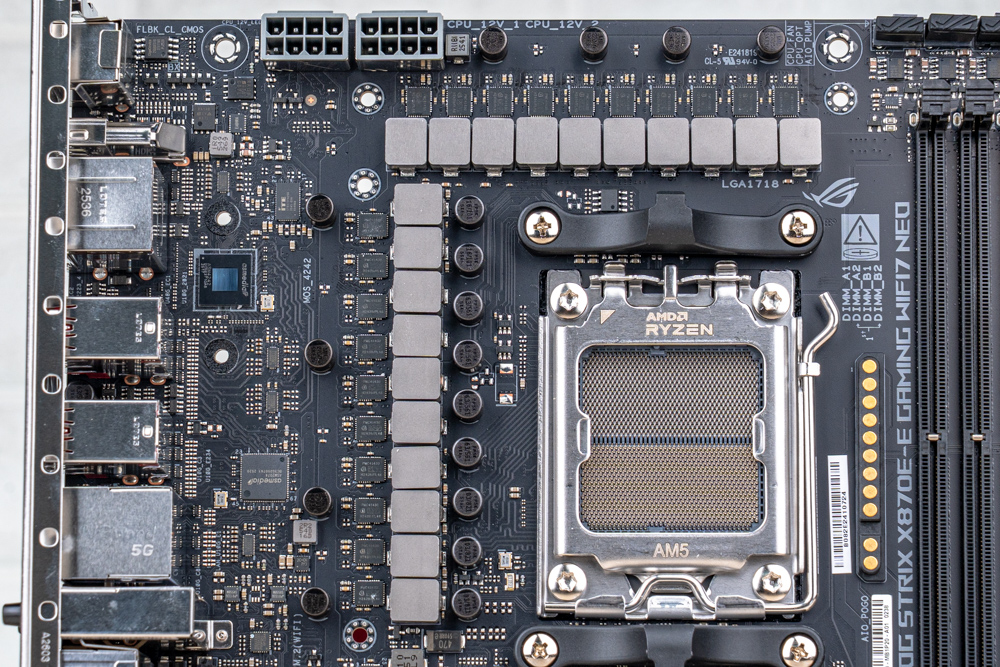

處理器部分，配有 ROG STRIX 保護蓋，捍衛 AM5 插槽針腳；其CPU 供電設計，採用 18 相 Vcore 110A + 2 相 SOC 110A + 2 相 MISC 80A 功率級配置；搭配熱管串聯的鋁合金散熱器，為 VRM 提供穩定散熱；並且延伸至 I/O 上蓋處，與大面積點陣 ROG 燈效，構成一體式的視覺包覆。

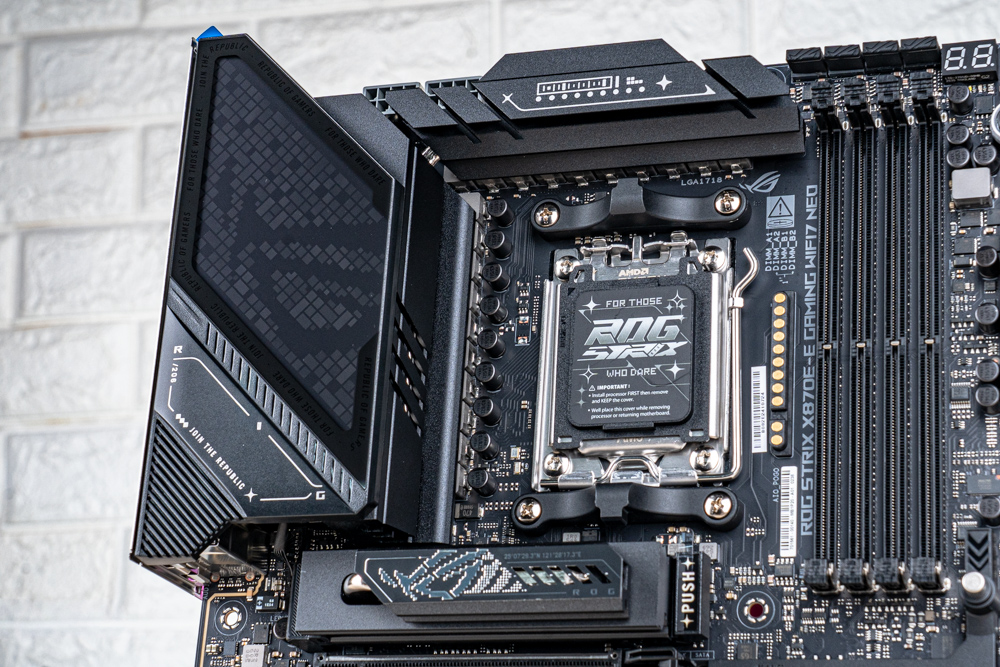

↑ 新生 NEO 版本，配有厚實 VRM 鋁合金散熱器、大面積點陣 ROG 燈效的 I/O 上蓋。

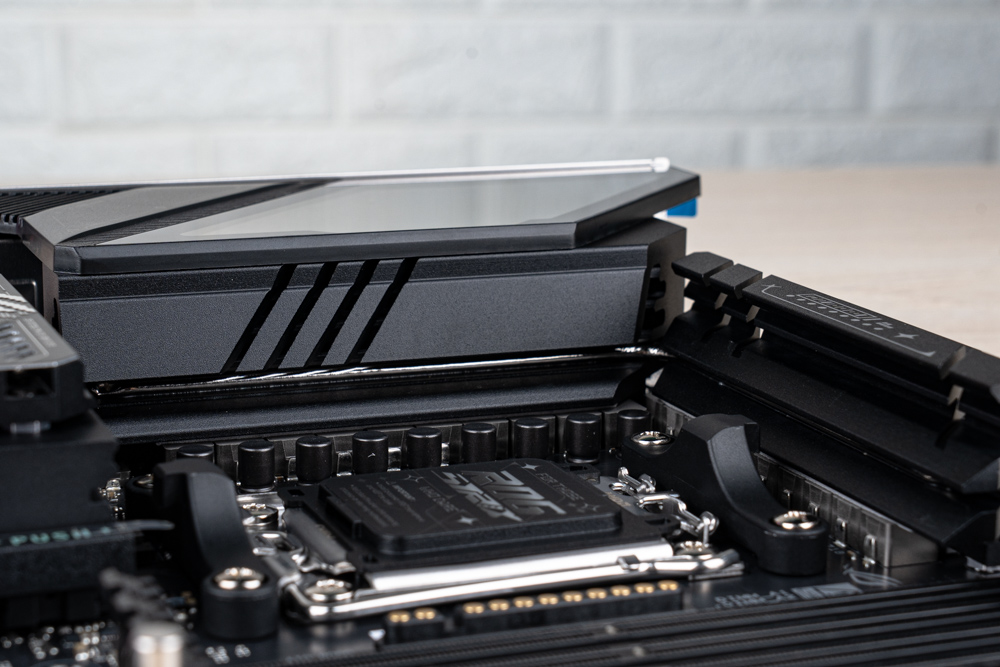

↑ VRM 鋁合金散熱器，於側面可見採用「熱導管串聯」設計。

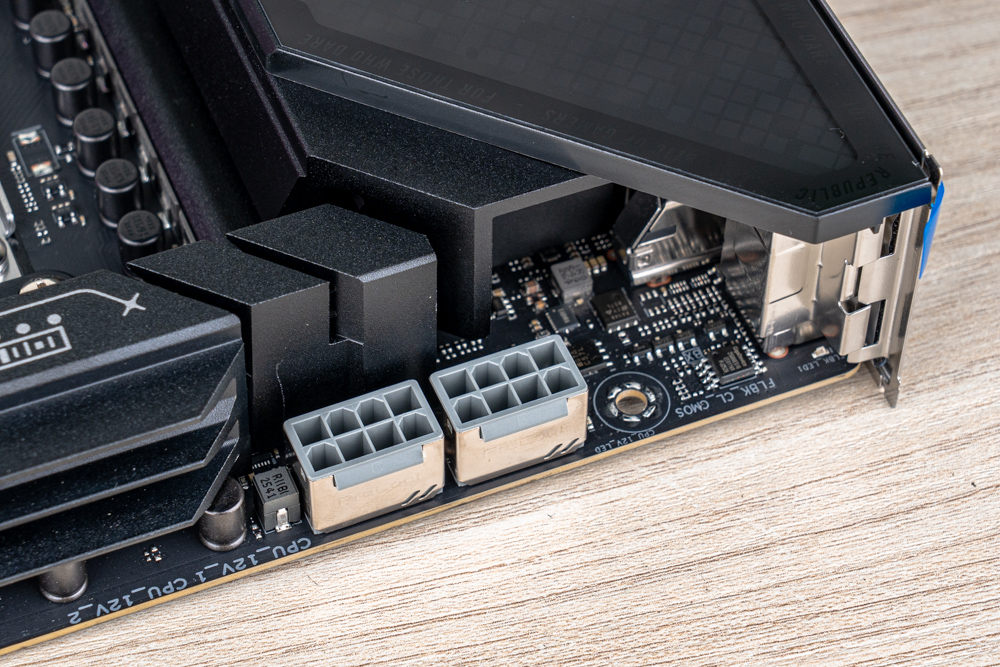

↑ CPU 供電接頭，為雙 8-Pin PROCOOL II 設計。
DIY 友善設計：全面一鍵快拆 PCIe / M.2 Q-Release 與 M.2 Q-Latch、PCIe 頻寬分配更彈性
主板下半區域，有著各項實用擴充；其一 PCIe擴充，配有 2 根 PCIe x16插槽，從上依序為PCIEX16(G5) 插槽，由 CPU 提供 PCIe 5.0 x16 完整頻寬，滿足高階顯卡效能；最下方 PCIEX16(G4) 插槽，則由晶片組 X870E 提供 PCIe 4.0 x 4 頻寬，支援玩家介面卡擴充。
此外，PCIEX16(G5) 插槽，也針對重量級的旗艦顯示卡，設有 SafeSlot 金屬裝甲強化，搭配 DIY 友善的 PCIe Q-Release 一鍵釋放按鈕，方便玩家快速拆裝。

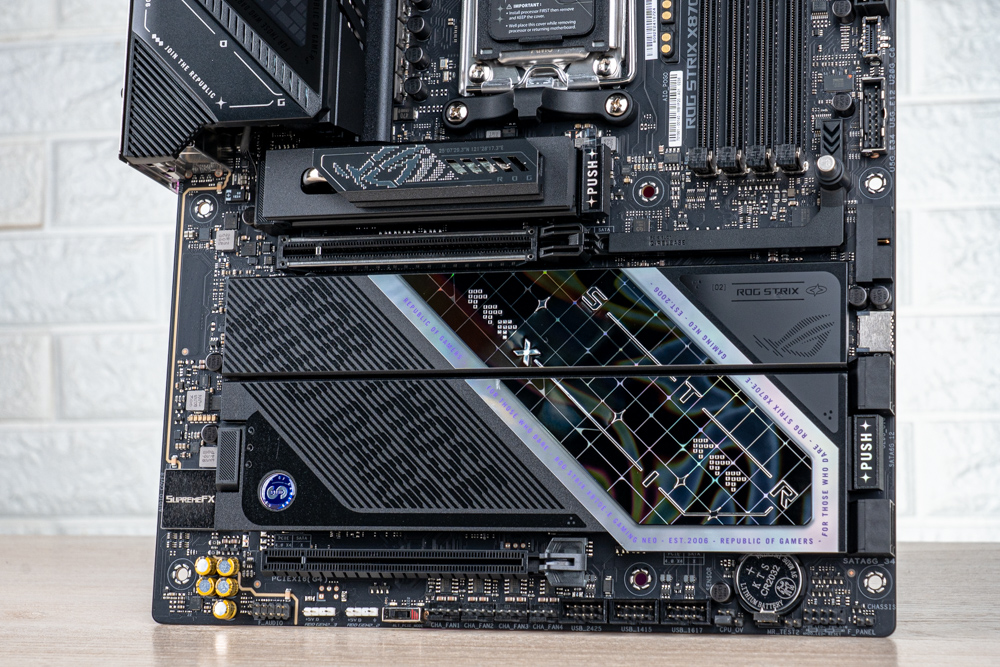

↑ 主板下半部，有著 PCIe 插槽、M.2散熱器與插座，各式常見連接埠。

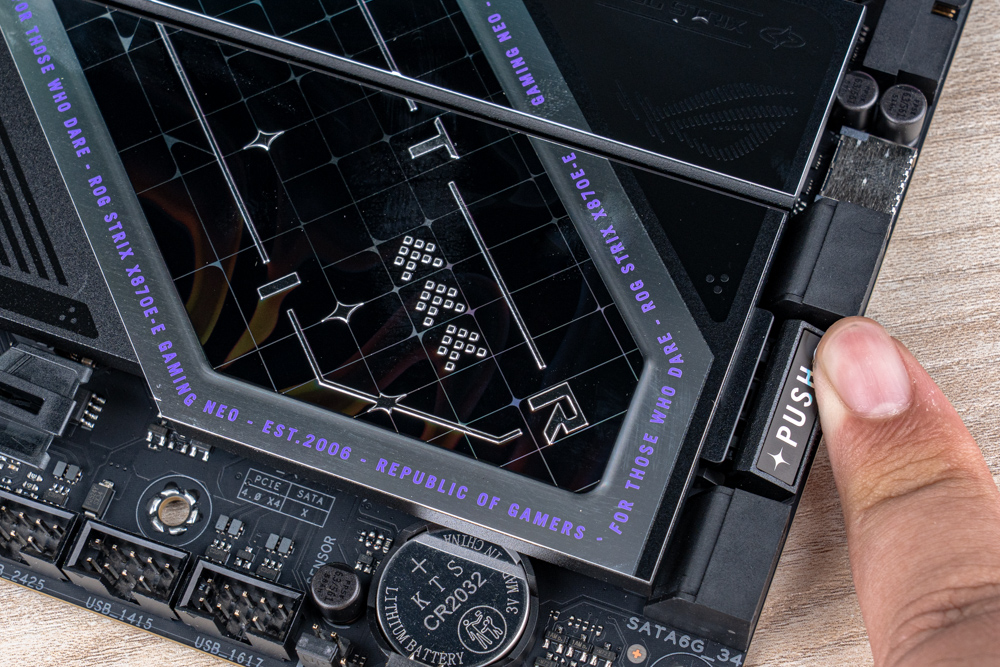

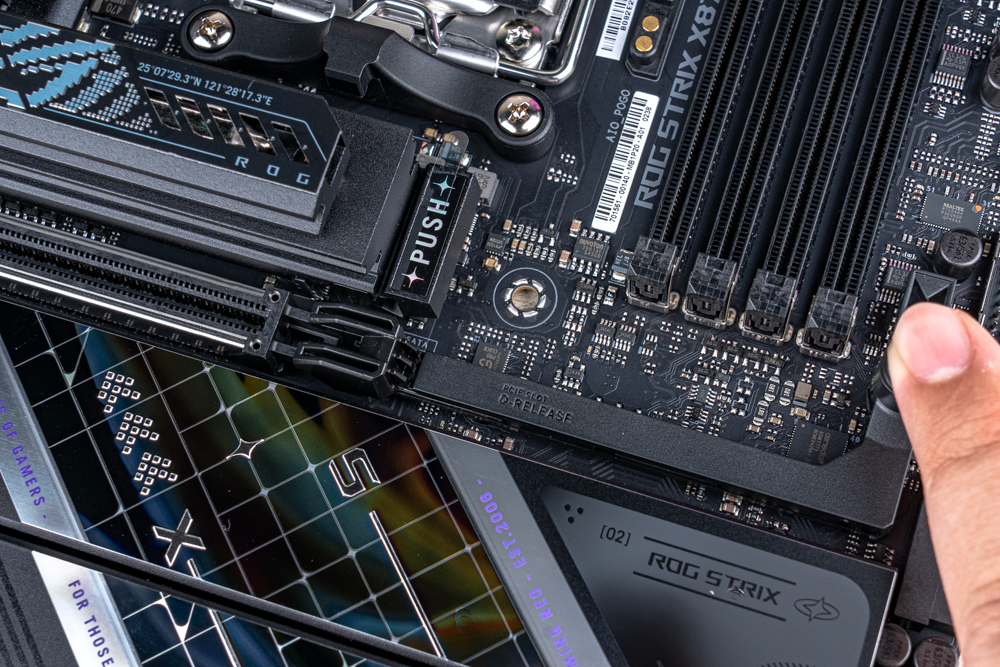

↑ PCIEX16 (G5) 顯卡插槽，採用 PCIe Q-Release 一鍵快拆設計。
其二 儲存擴充，提供 5 個 M.2 插座，由上依序為 M.2_1、M.2_2 / M.2_3 / M.2_4 / M.2_5 插座；皆採用新版 Q-Release 快拆散熱器，只需透過 “PUSH” 按鍵，即可一鍵 DIY輕鬆拆卸；而具體頻寬細節，則待後續 M.2 拆裝部分一併補充。

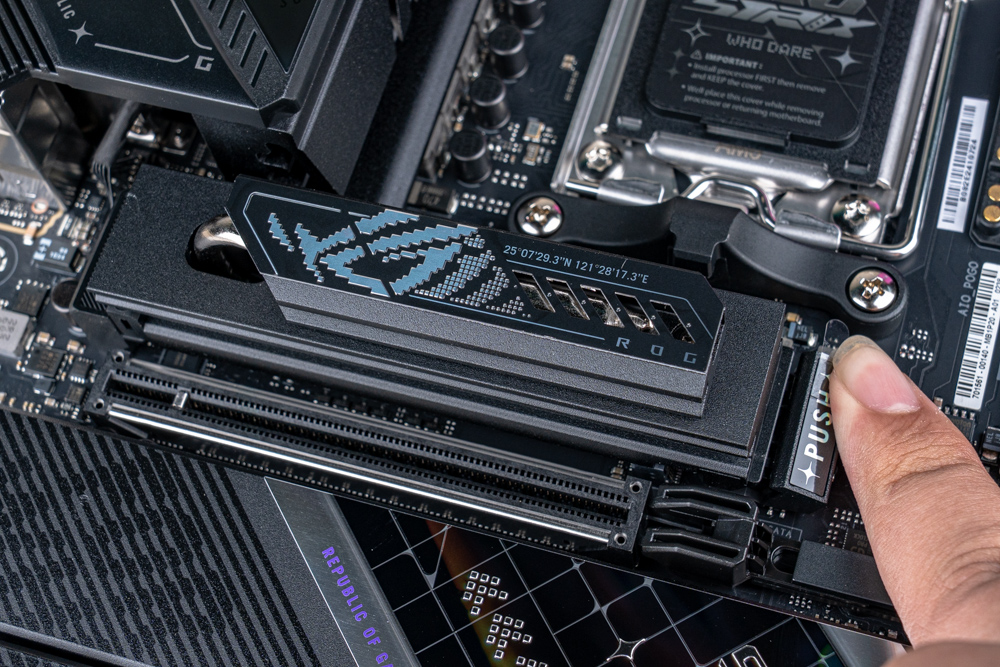

↑ M.2_1 獨立散熱器，採用新版 M.2 Q-Release 一鍵快拆設計。
↑ M.2_2 ~ M.2_5 大面積散熱片，同樣為 M.2 Q-Release 一鍵快拆。
來到主板底部，具備 4 個 CHA_FAN 風扇、2 個 ARGB燈效，搭配 3 組 USB2.0 連接埠，支援玩家內接水冷 LCD與設備供電，包含前置 USB 擴充；並且設有ALT_PCIe_MODE、CPU_OV 等調試開關與針腳，方便玩家即時調整 PCIe 模式、處理器超頻電壓。

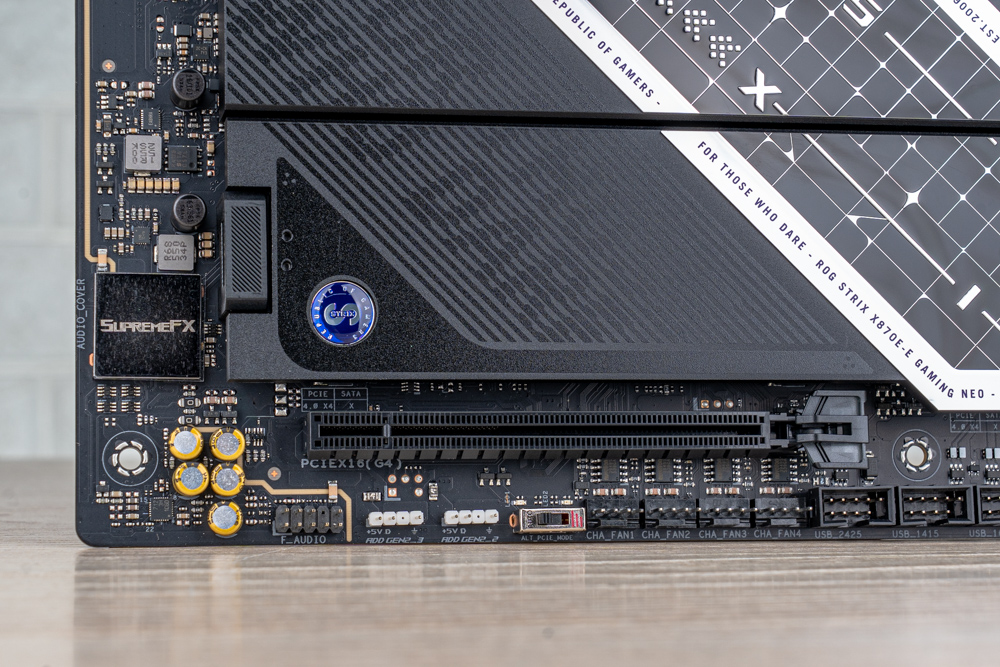

↑ 底部左半，前置音效、ARGB、CHA_FAN、ALT_PCIe_MODE 調試開關、PCIEX16(G4) 插槽。

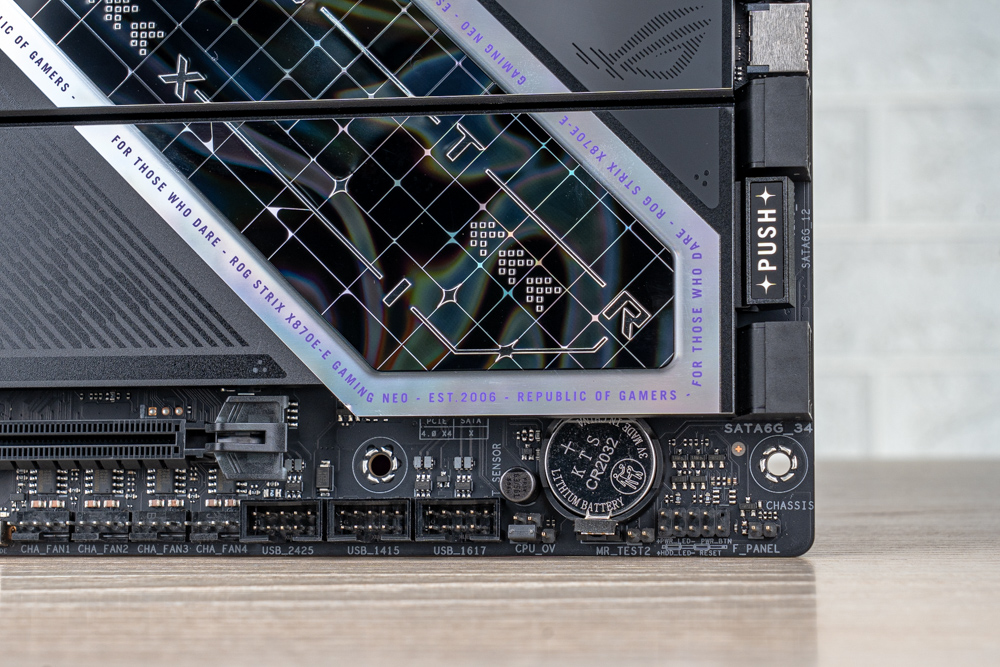

↑ 底部右半，提供 3 組 USB2.0 (總計 6 個 USB 擴充 )、CPU_OV 針腳、F_PANEL 前面板。
M.2 SSD拆裝上，全面 DIY 友善化，皆配置有 M.2 Q-Latch 快拆插座，搭配內置導熱墊，輔助硬碟散熱與安裝；其中 M.2_1 散熱器，特別採用熱導管設計，可更好應對目前高發熱的PCIe Gen 5 M.2 SSD 極速規格。
此外，究安裝維護的考量上，M.2_2、M.2_3、M.2_4、M.2_5 插座，在安裝 3 Slot 厚顯卡時，大概率會被遮住；因此，建議作為資料碟來長期使用，則可避免頻繁拆裝。

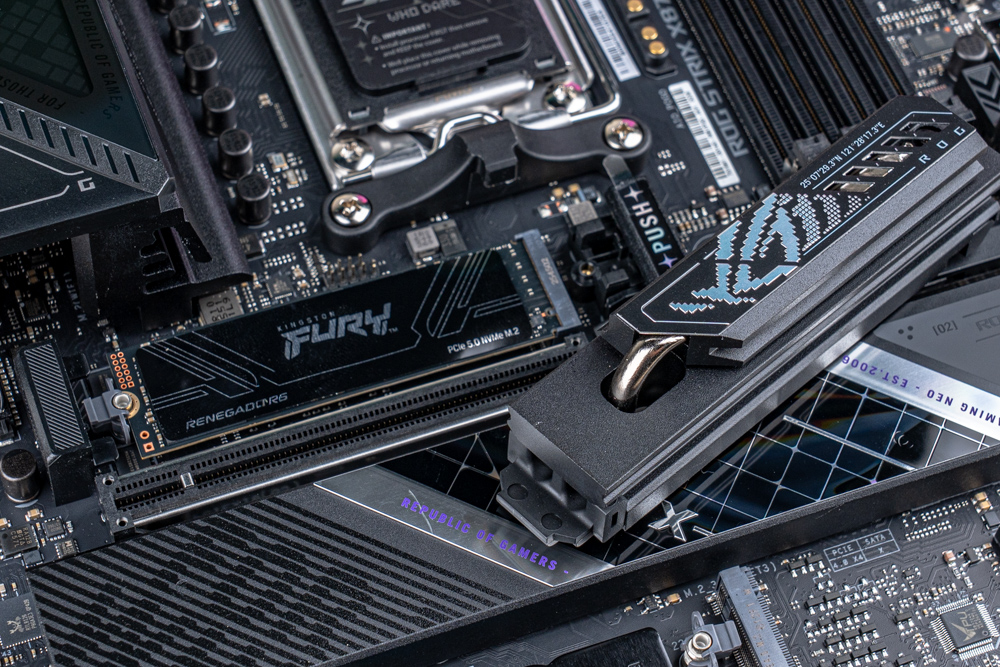

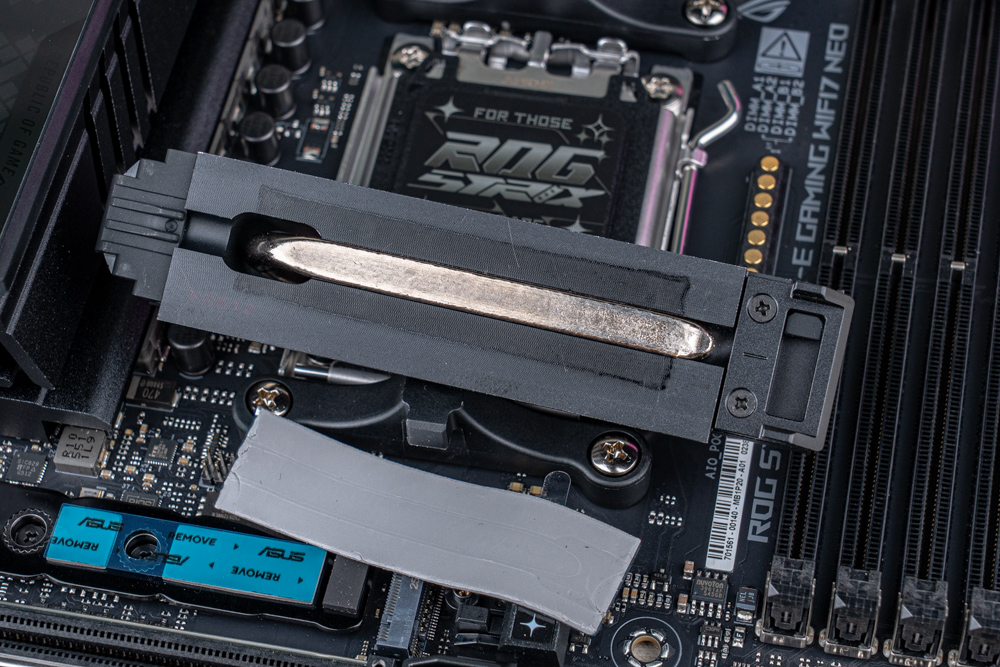

↑ M.2_1 獨立散熱器，採用熱導管設計，更好輔助 PCIe Gen 5 M.2 SSD 散熱。
↑ M.2_1 插座，配置有 M.2 Q-Latch 快拆設計，輕鬆安裝 M.2 SSD。

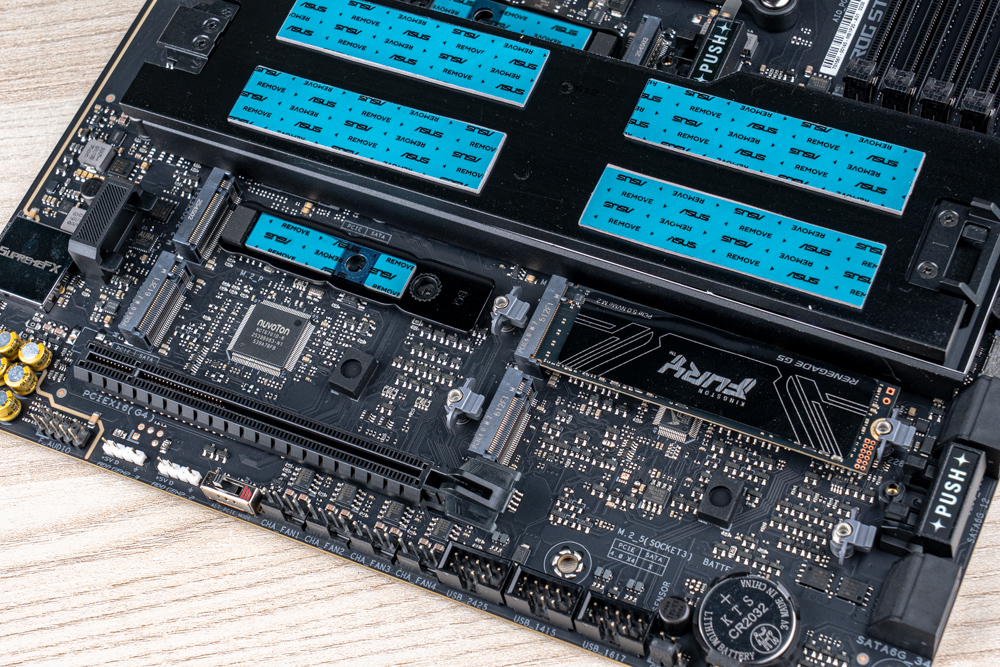

↑ M.2_2 (左上)、M.2_3 (右上)、M.2_4 (左下)、M.2_5 (右下) 插座，標配 M.2 Q-Latch 快拆。
M.2 頻寬方面，給的相當乾脆，只分有 PCIe 5.0 x4 (to CPU) 的 M.2_1、M.2_2 插座，以及 PCIe 4.0 x4 (to MB) 的 M.2_3、M.2_4、M.2_5 插座，這兩種 M.2 頻寬；其中 M.2_2 / USB4 Type-C 後方連接埠、M.2_3 / PCIEX16(G4) 插槽，皆共用同組 PCIe 通道，會有頻寬分切狀況；這相較前代GAMING Wi-Fi，NEO 版本以不犧牲 GPU 頻寬為前提，有著更具彈性化的分配。
因此當 M.2_2 / USB4 Type-C 後方連接埠，兩者都有安裝設備時，預設皆降為 PCIe 5.0 x2 頻寬運行；而 M.2_3 / PCIEX16(G4) 則僅能擇一使用，全速 PCIe 4.0 x4 頻寬開跑；此外，前者也能透過 BIOS 自行調整設定，就看玩家怎麼取捨。

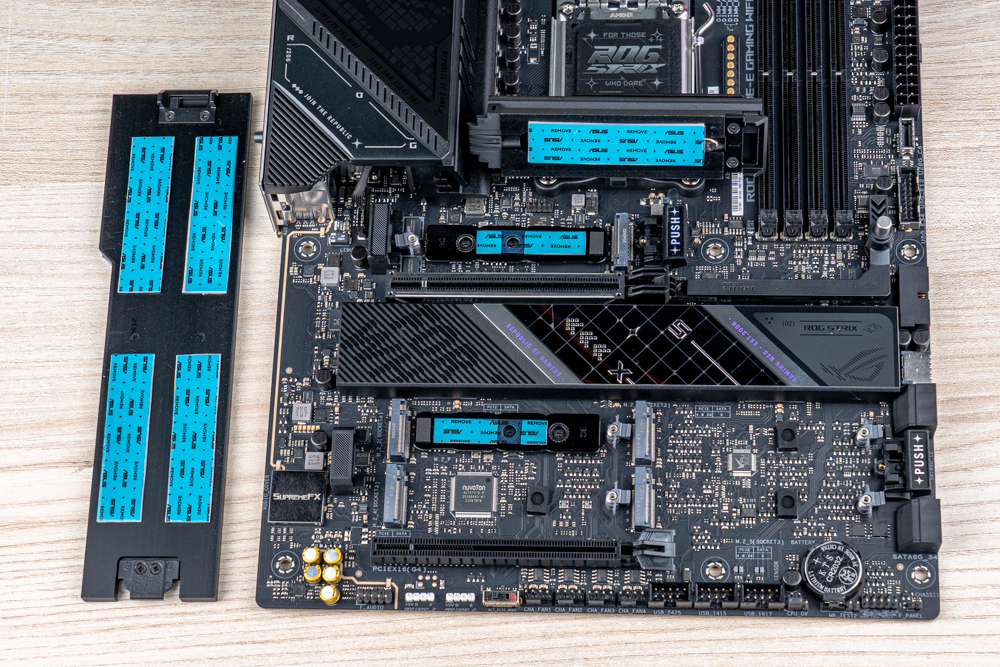

↑ M.2插座，由上依序為 M.2_1、M.2_2 (左上)、M.2_3 (右上)、M.2_4 (左下)、M.2_5 (右下)。
主機板後I/O 配置，為一體式設計，提供 HDMI 2.1顯示輸出、3.5mm 與 S/PDIF音訊輸出； USB部分，總計 13 個連接埠，分有紅色 9 個 USB-A 10Gbps、各 2 個 USB4 Type-C、USB-C 10Gbps，其一支援 30W PD 快充；方便玩家大檔案傳輸、各式 USB 設備連接。
網路部分，給有滿血 Wi-Fi 7 320MHz + Q-Antenna 快拆天線、5GbE LAN RJ-45 網路；並配有加大面積的 Clear CMOS、BIOS Flashback 按鈕，方便玩家針對 BIOS 調整，進行重置與離線升級；且標有「黑色框線」USB連接埠，則為 BIOS Flashback 更新專用的連接埠。

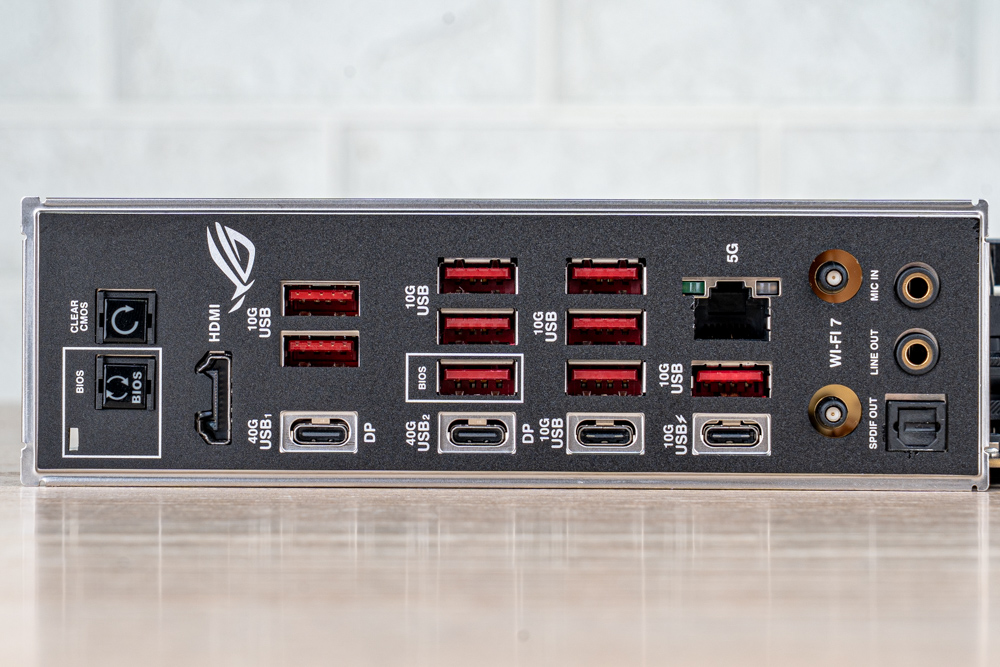

↑ 主板後 I/O 配置，連接埠一覽。
ROG STRIX X870E-E GAMING WIFI7 NEO用料 / 18 相 110A、5M.2、USB4、Wi-Fi 7 320MHz
更新改款的 X870E-E GAMING WIFI7 NEO 主機板，除有著上述多項小升級 / 改動，與 DIY 友善的細節體驗外；其 PCB 內構的電子元件，即用料是否相應著哪些變化？筆者就帶各位解封 ROG 超酷裝甲，一起探勘吧~
解封初步，拆解包覆式 VRM 散熱器；其中可見，除了內部貼有導熱墊，輔助 CPU供電散熱外；還配置 1 條訊號線，相連於主板板上，與 I/O 上蓋的 ARGB LED電路板，以提供後 I/O 上蓋的 ROG 視覺燈效。此外，USB4 控制晶片也配置有散熱器輔助。

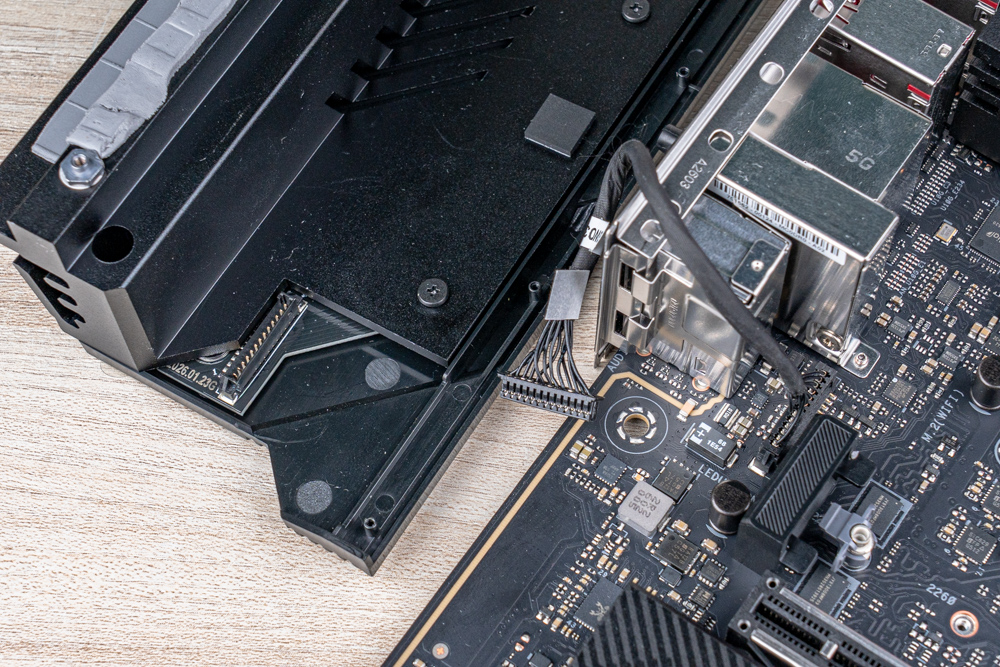

↑ 包覆式 VRM 散熱器，內著有著 ARGB PCB 電路板接線，拆卸時需要注意。

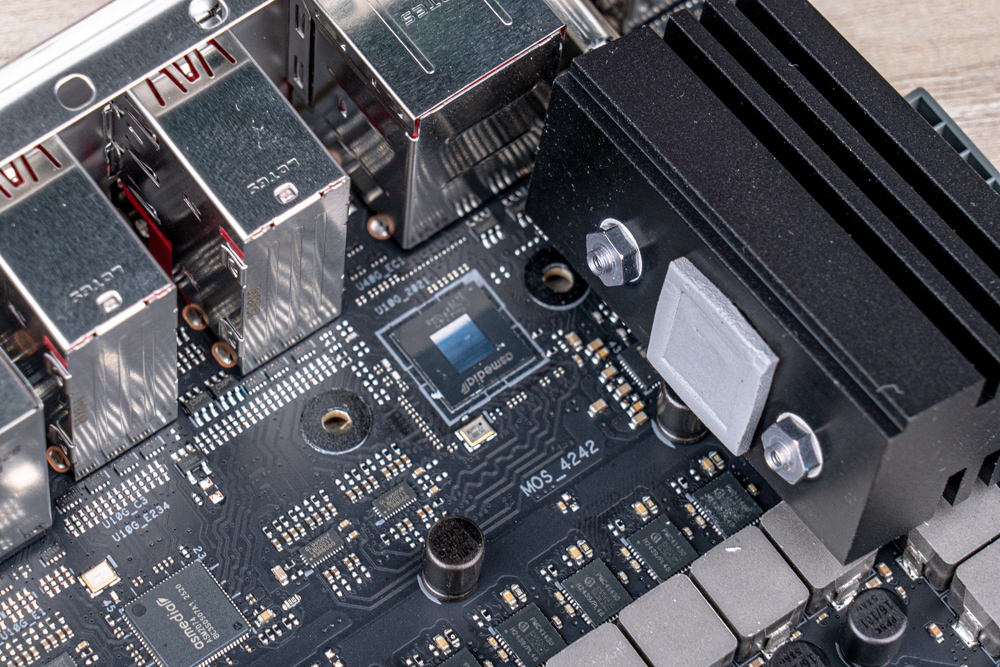

↑ USB4 控制晶片，設有散熱器輔助導熱。
主板內構顯現！高度集成化的黑色 PCB 電路板，周圍佈滿電子元件，有著 DiGi+ VRM ASP2205控制器，帶來 CPU 18相 Vcore 110A + 2相 SOC 110A + 2相 MISC 80A 供電設計；搭配 MTK MT7927滿血Wi-Fi7、Realtek RTL8126 5GbE LAN、USB-C 40Gbps & PD 30W 等規格用料。

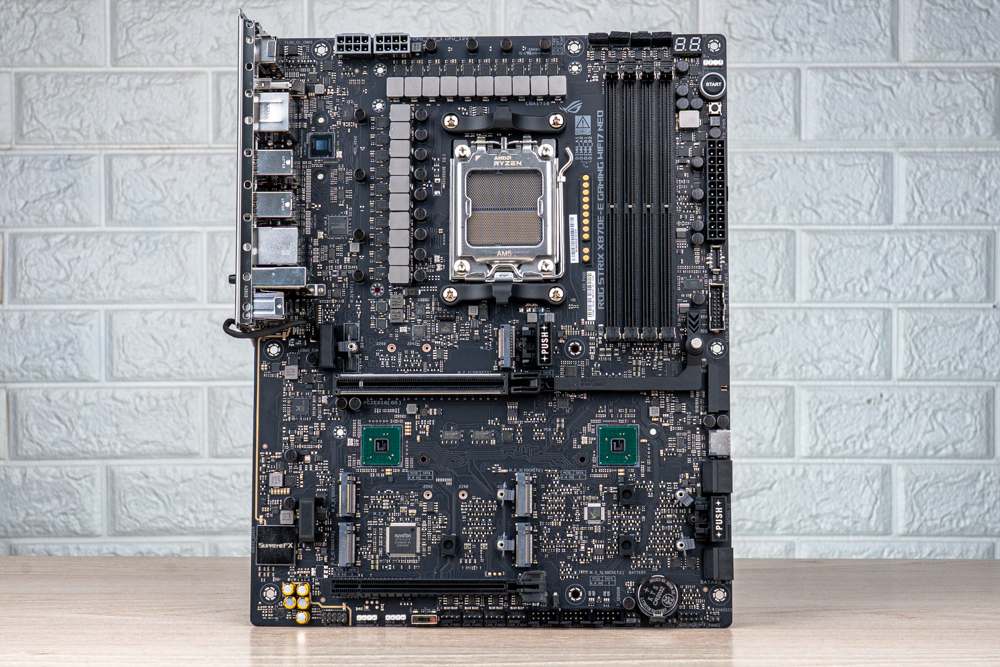

↑ ROG STRIX X870E-E GAMING WIFI7 NEO 正面內構。
↑ 18 相 Vcore 110A + 2相 SOC 80A + 2相 MISC 80A Power Stages。

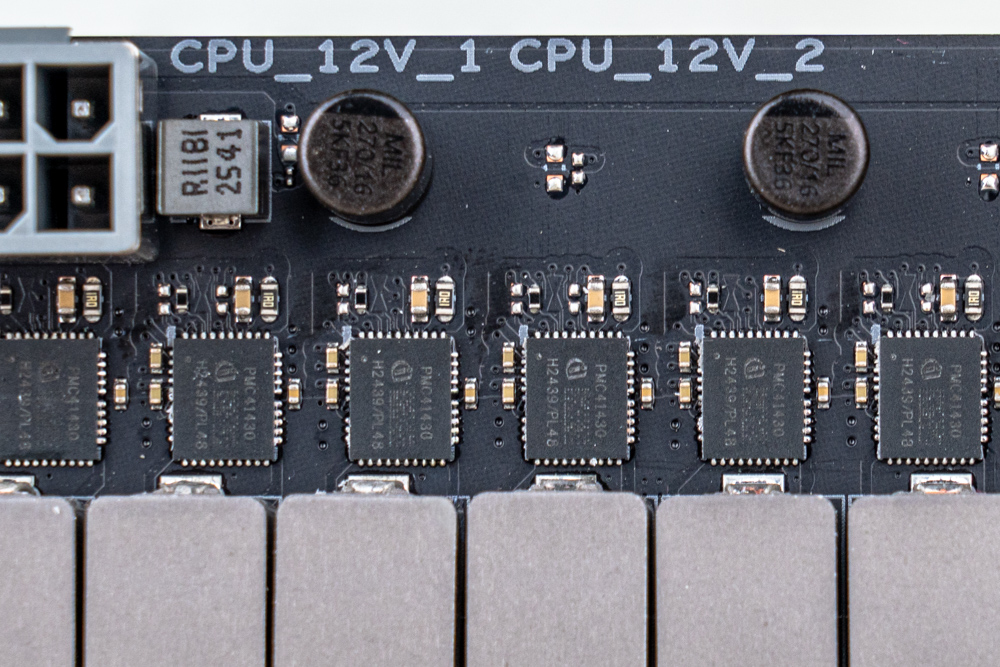

↑ VRM 主供電相為 Infineon PMC41430，最大可输出 110A 峰值電流 。

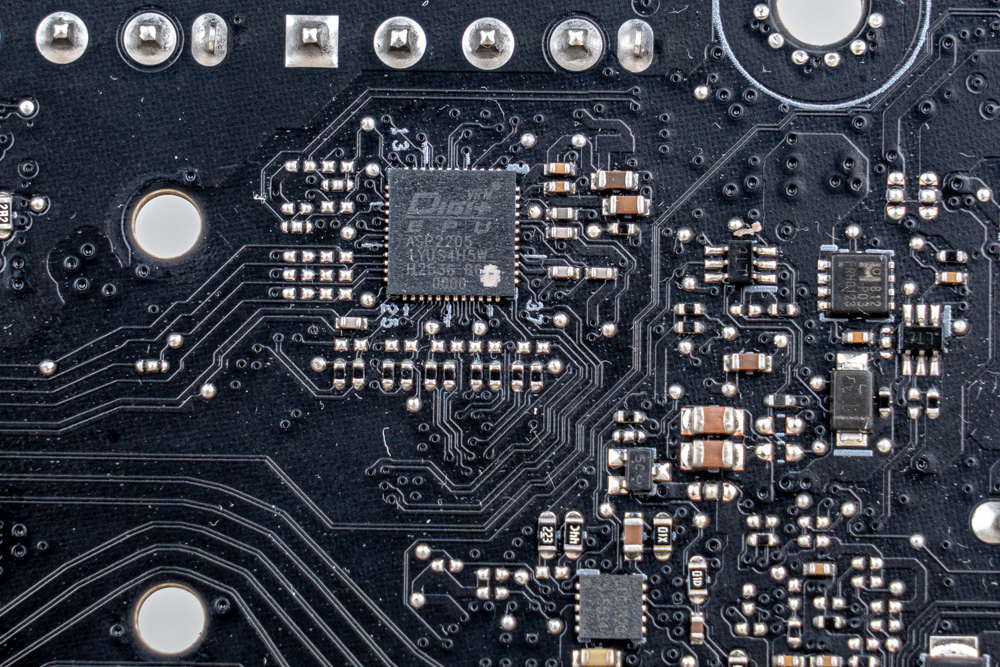

↑ CPM VRM 控制器為 DiGi+ EPS ASP220；設於主板背面。

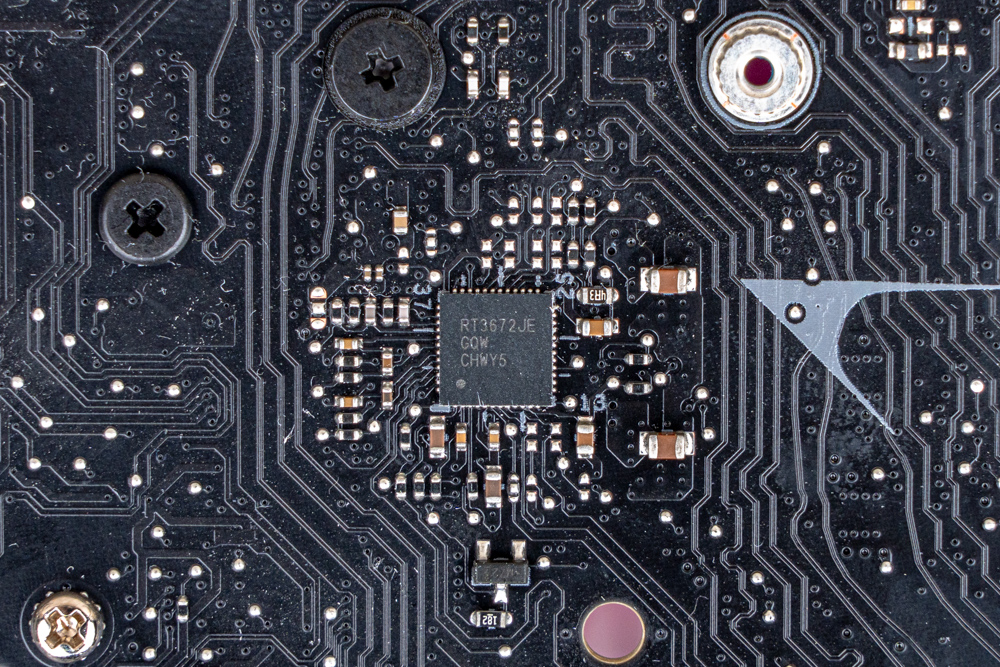

↑ VDD MISC 控制器為 Richtek RT3672JE；也置於主板背面。

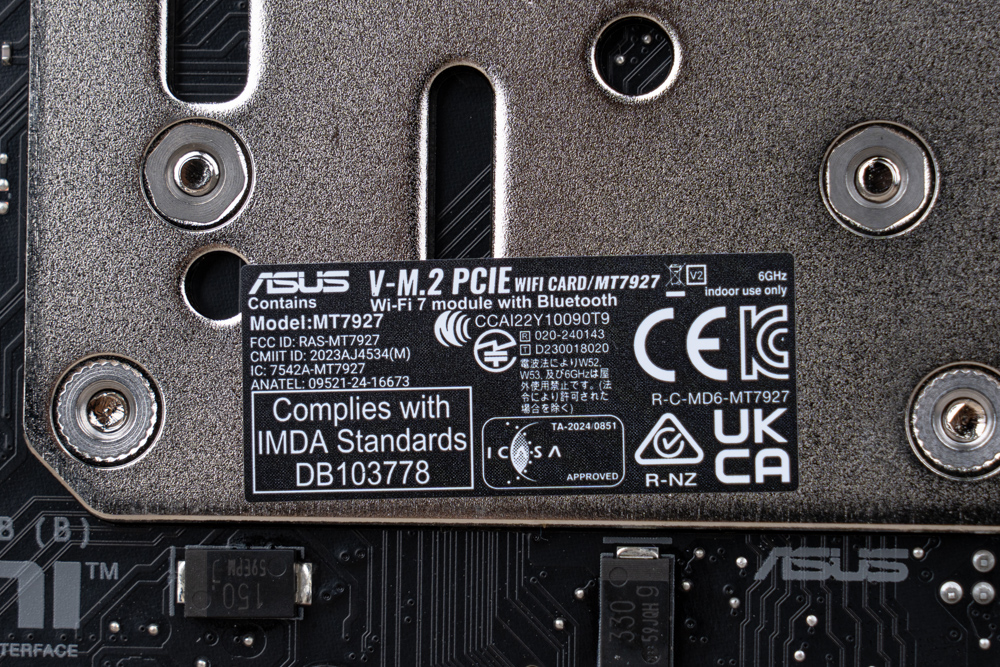

↑ 背面貼有 Wi-Fi 7 網卡型號 MTK MT7927，支援滿血 320MHz 頻寬、6GHz 頻段、BT 5.4。
↑ ASMedia ASM2074 (下)、ITE IT5272FN (中) PD 控制晶片，後置 USB4 Type-C 40Gbps。

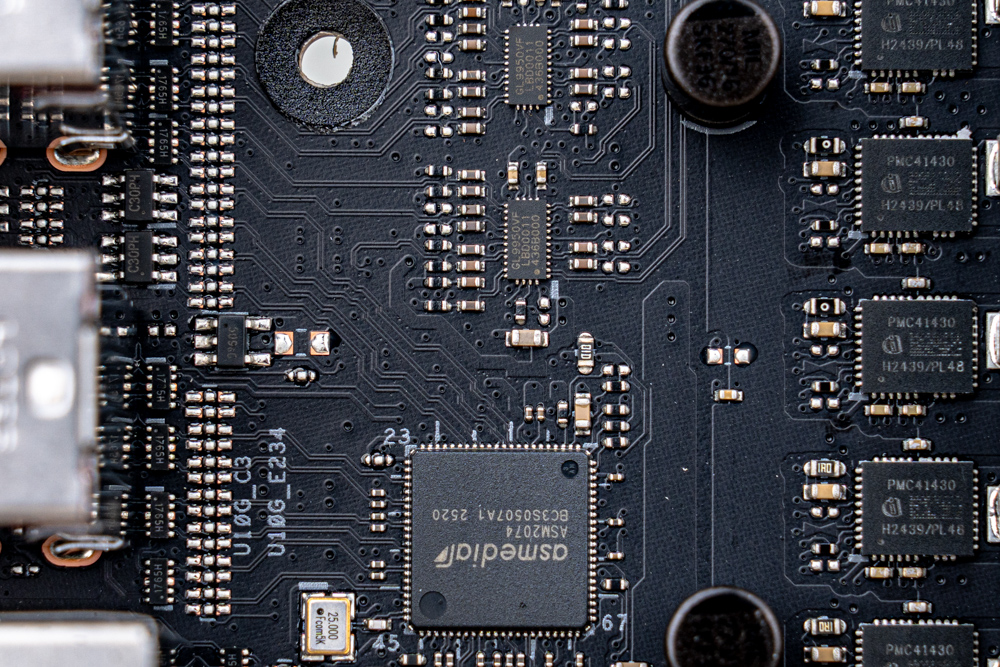

↑ ASMedia ASM2074 (下) 控制晶片、多顆 Genesys Logic GL9950VF (上) 訊號中繼晶片，提供 USB-A / C 10Gbps。

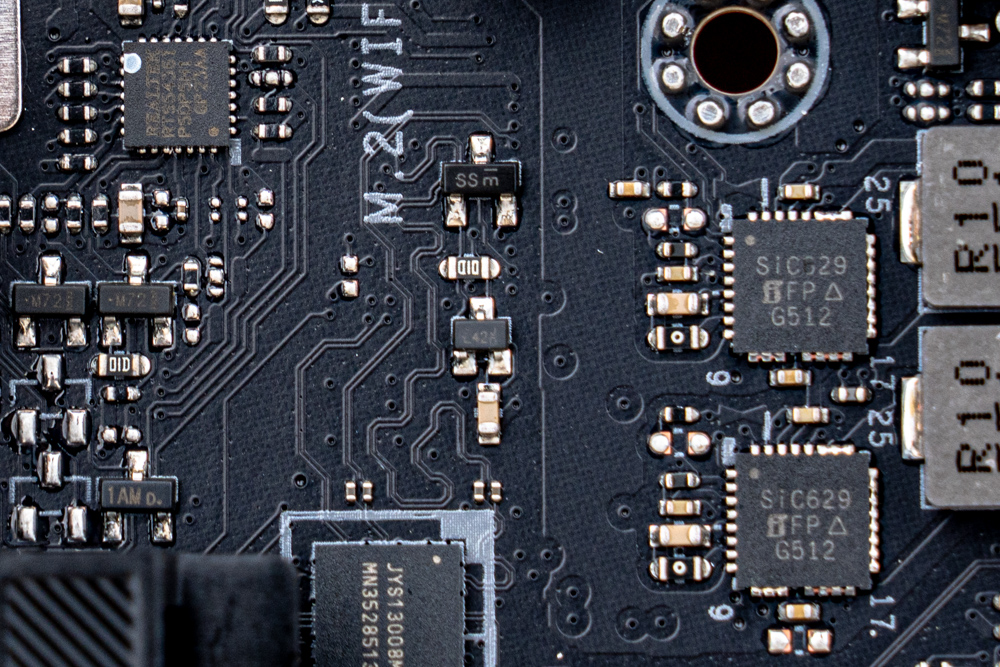

↑ Realtek RTS54361 (左上) 供電晶片，提供 USB-C 10Gbps 30W PD / PPS 快充； 2 相MISC 供電為 Vishay SIC629 (右下)，支援输出 80A 峰值電流

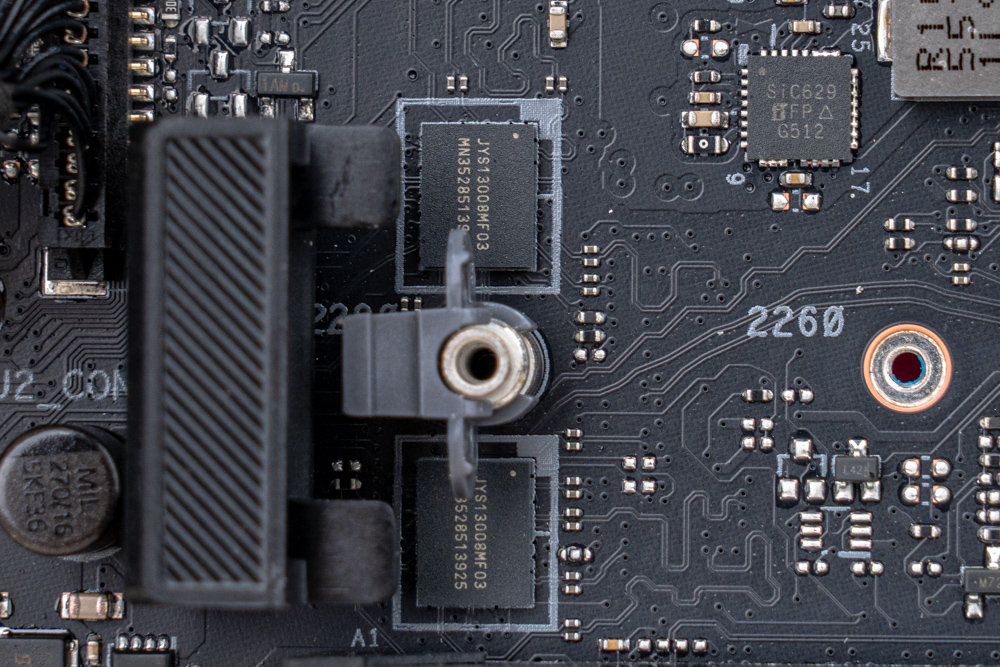

↑ LeRain JYS13008MF03 PCIe 5.0 Mux晶片，處理 PCIe 通道。

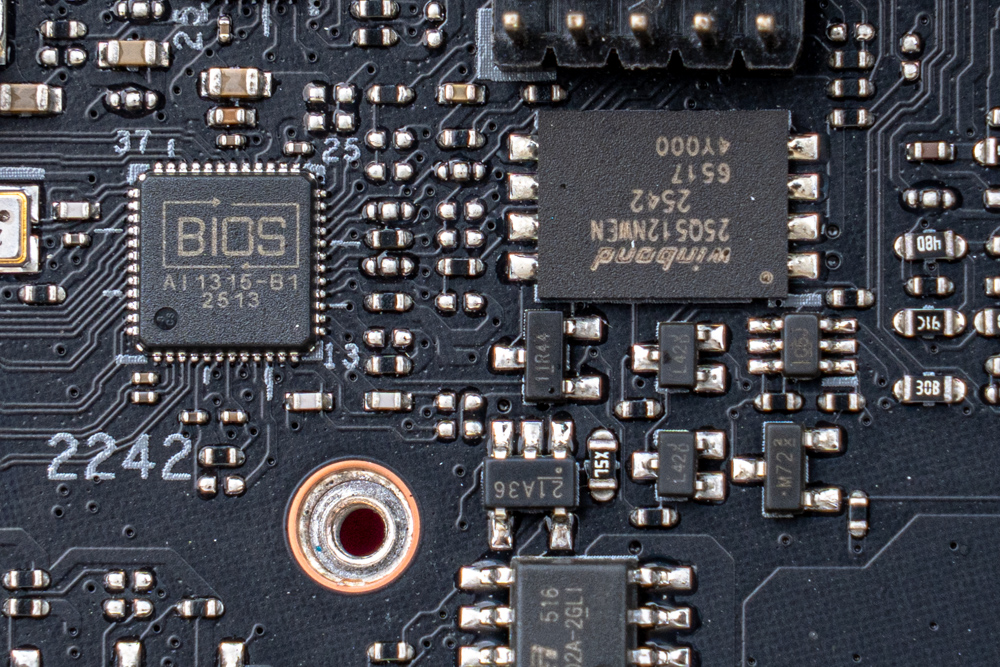

↑ Winbond 25Q512NWEN NOR 快閃記憶體 (右)、搭配 BIOS 整合晶片 (左)，帶來 64MB 大容量 ROM BIOS，可整合網路驅動、燈效功能、引導安裝 DriverHub。

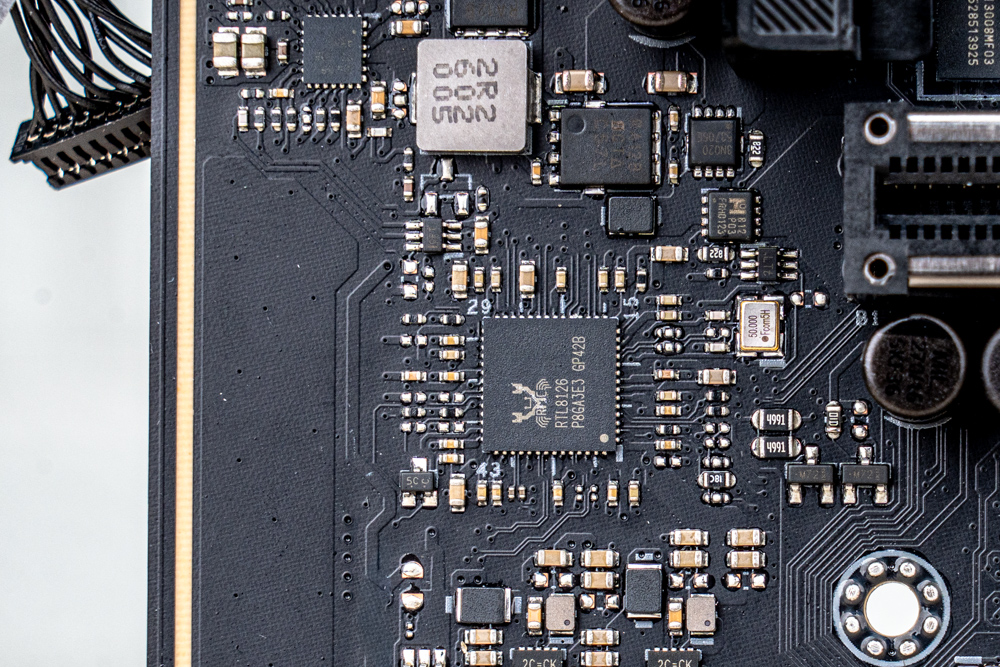

↑ Realtek RTL8126 網路控制晶片，提供 5GbE LAN 有線網路

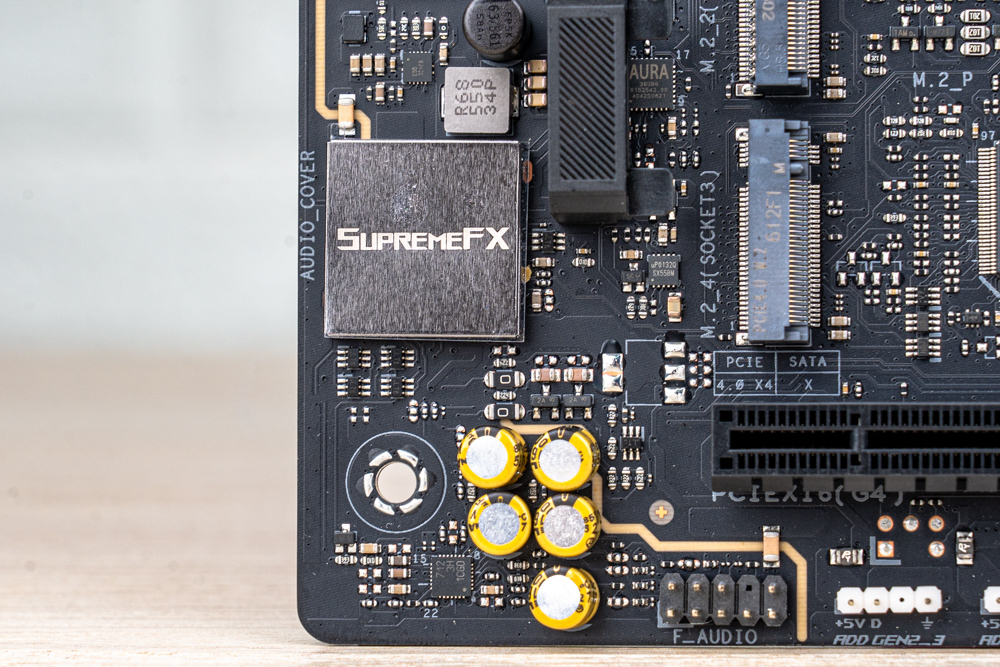

↑ 金屬蓋SUPREMEFX的Realtek ALC4080音效晶片，搭配 5 顆電容、SAVITECH SV3H712 AMP 放大器，提供高品質 120 dB SNR 立體音效。

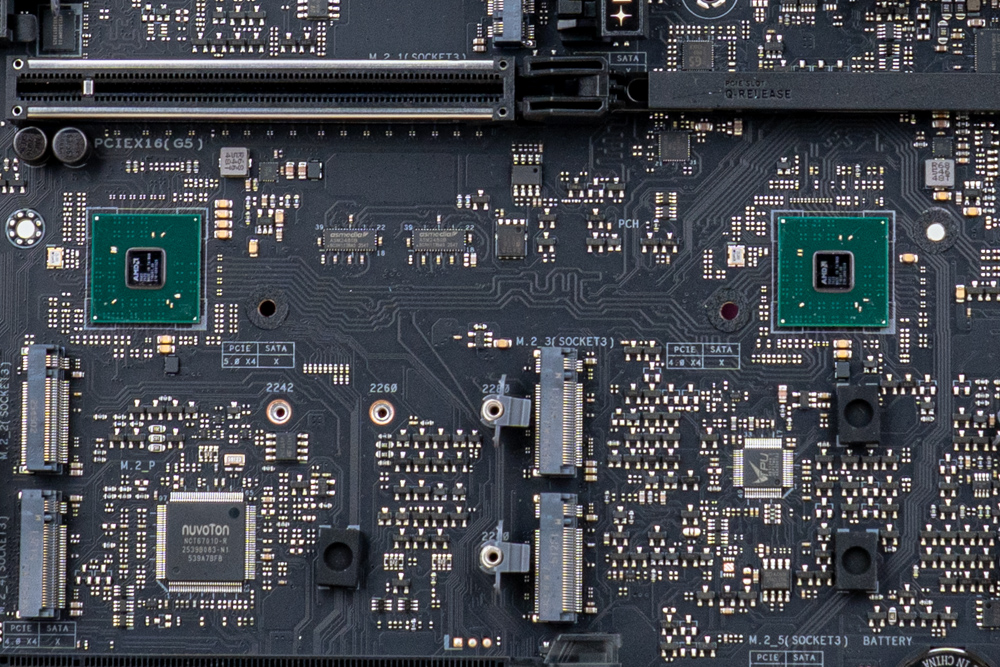

↑上方 X870E 雙晶片組，下方 (左) Nuvoton NCT6701D-R 環控晶片、(右) TPU 晶片支援 AI OC、AI NETWORKING II、AI COOLING II、CORE FLEX 等主板功能。

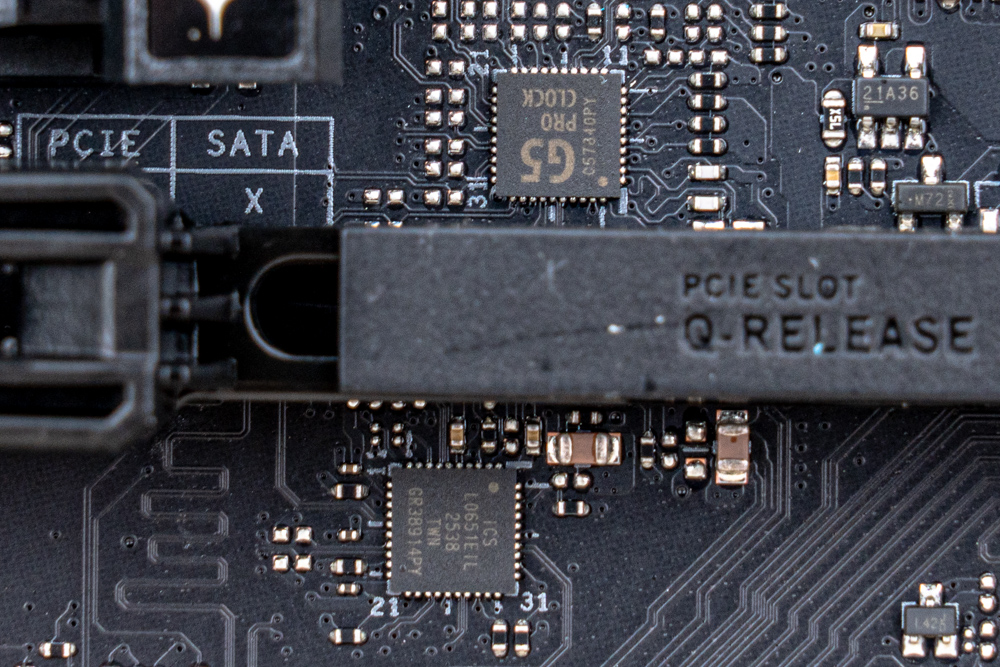

↑ (上) G5 PRO CLOCK 外置時脈產生器，支援BIOS調整 CPU BCLK 外頻功能。

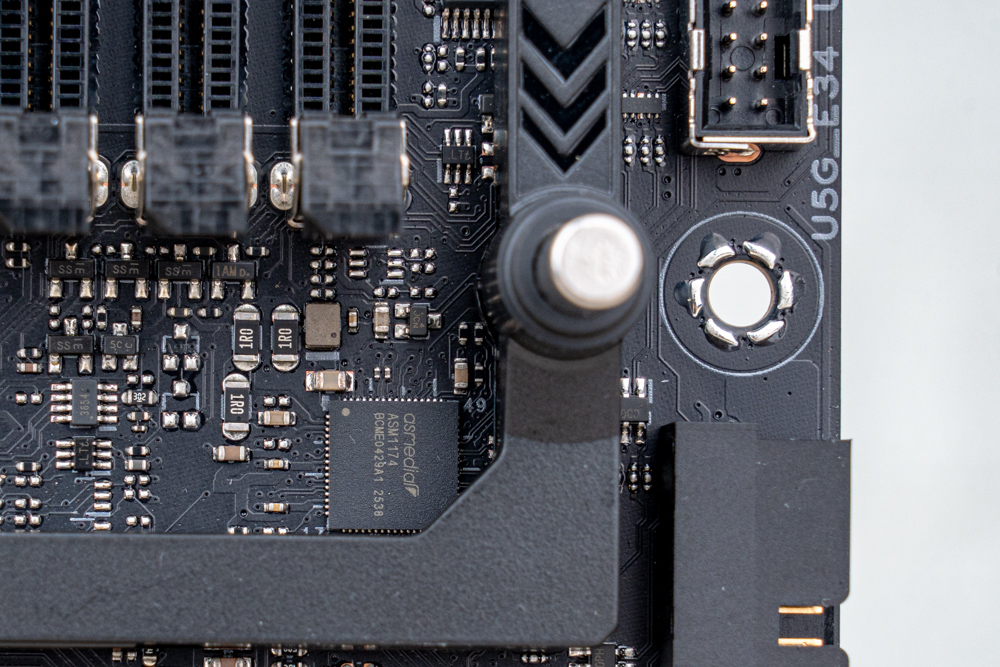

↑ (左) ASMedia ASM1174控制晶片，前置USB-A 5Gbps 擴充

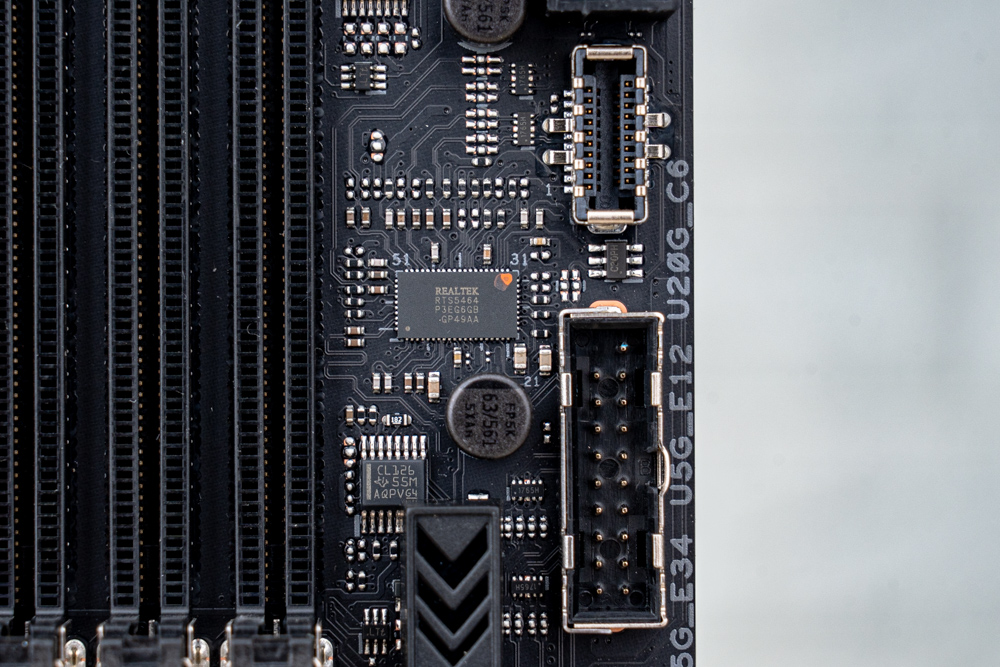

↑ Realtek RTS5464 控制晶片，前置 USB-C 20Gbps 擴充。

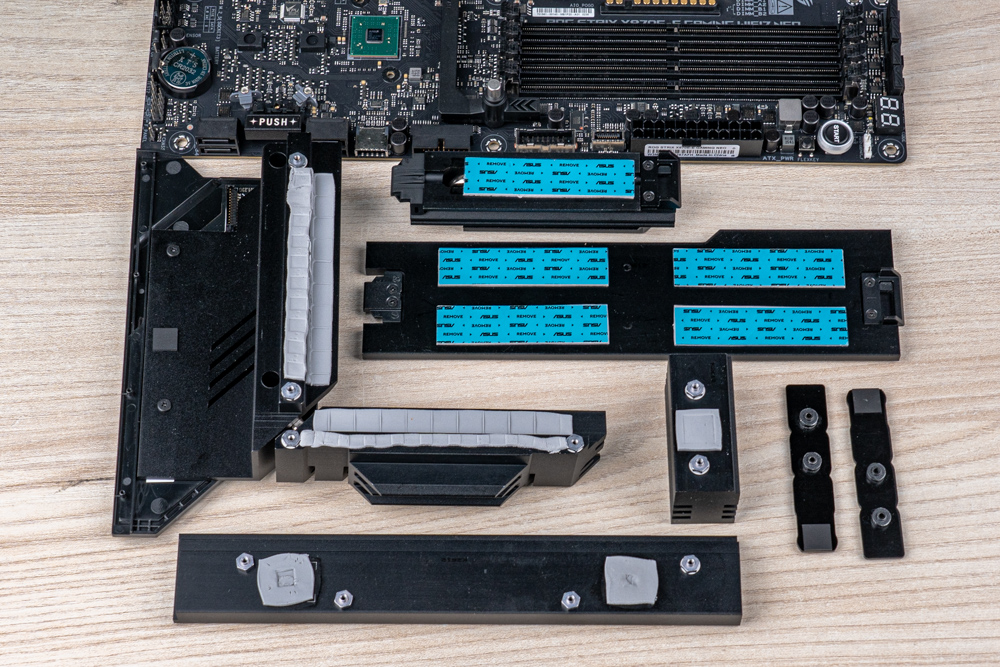

↑ 全部散熱裝甲一覽。
ROG STRIX X870E-E GAMING WIFI7 NEO 配件 / Q-Antenna 天線、ROG 記憶體風扇 + 鑰匙圈貼紙
主板隨附配件，給有多個 Q 式快拆的 M.2 替換件、SATA 數據線，方便玩家組裝與維護；並且提供 ROG 鑰匙圈與信仰貼紙、Wi-Fi 7 Q-Antenna 天線，以及輔助 DRAM 散熱的 ROG 風扇套件，給予玩家友善 DIY 支援。

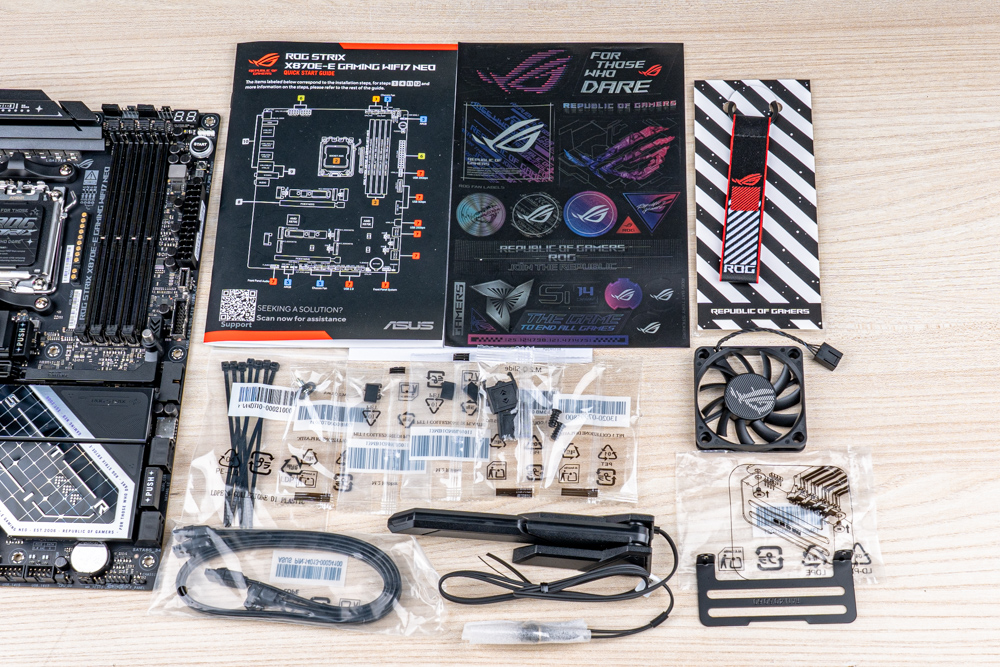

↑ 隨附配件一覽。

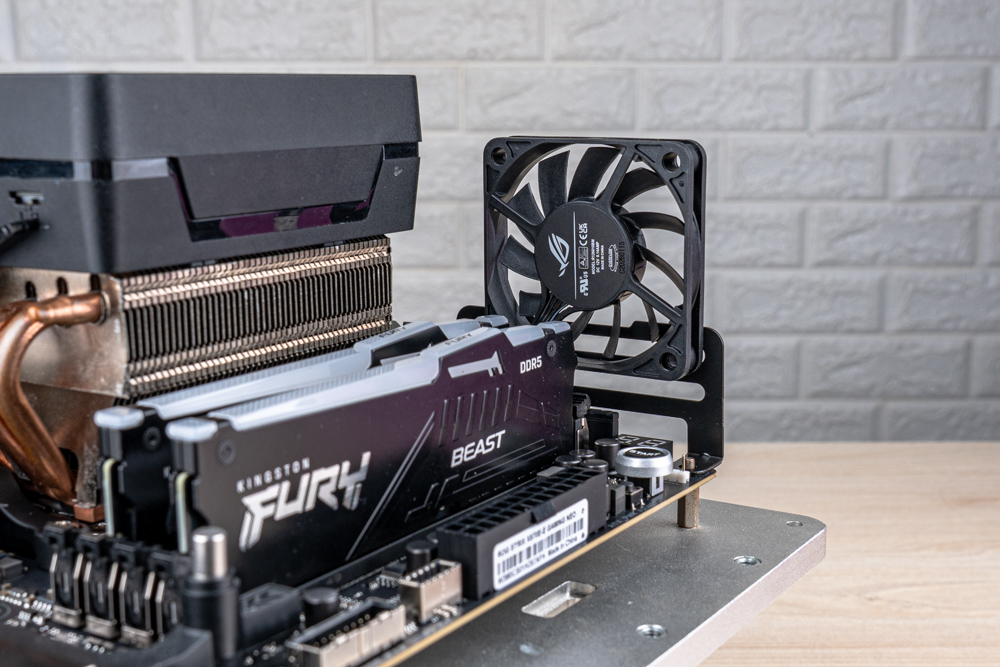

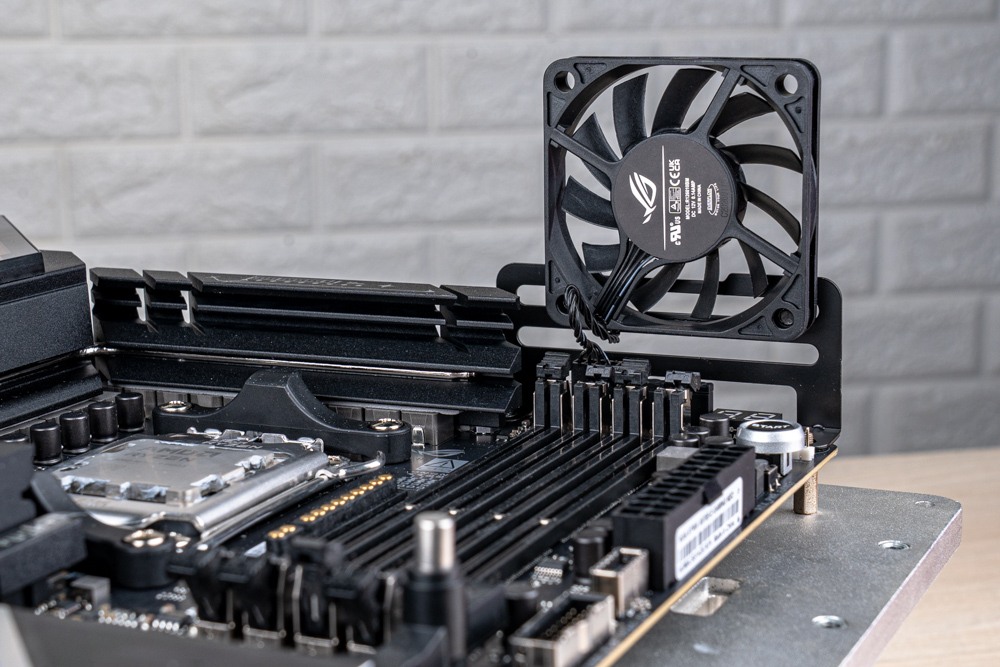

↑ ROG 風扇套件，可加裝至主板安裝位，輔助記憶體散熱。
↑ ROG 風扇套件，也可根據記憶體高度來搭配調整。

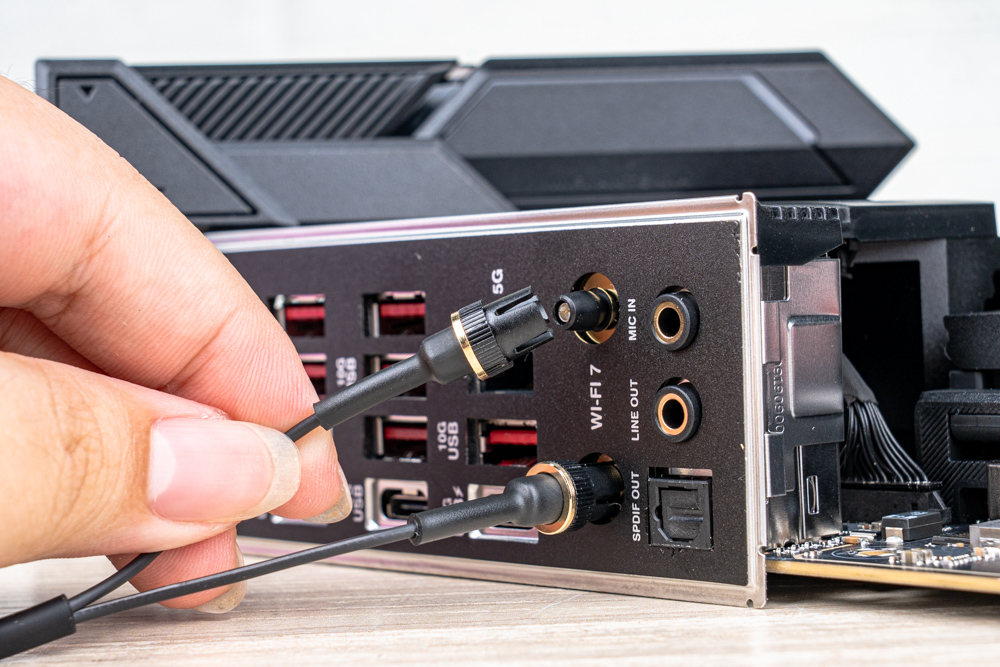

Wi-Fi 7 天線安裝上，採用ASUS DIY友善的 Q-Antenna快拆設計，玩家只需將天線接頭，直接插入於主板後 I/O 的 WiFi 連接埠，即可快速使用。

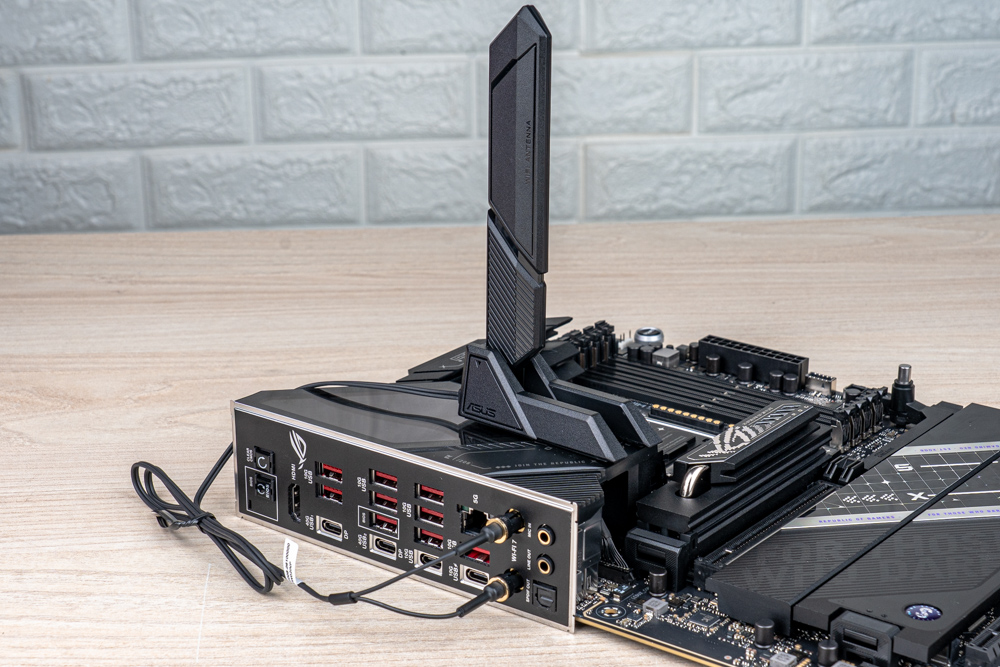

↑ Wi-Fi 7 Q-Antenna天線，只須接入 Wi-Fi 連接埠，即可使用。

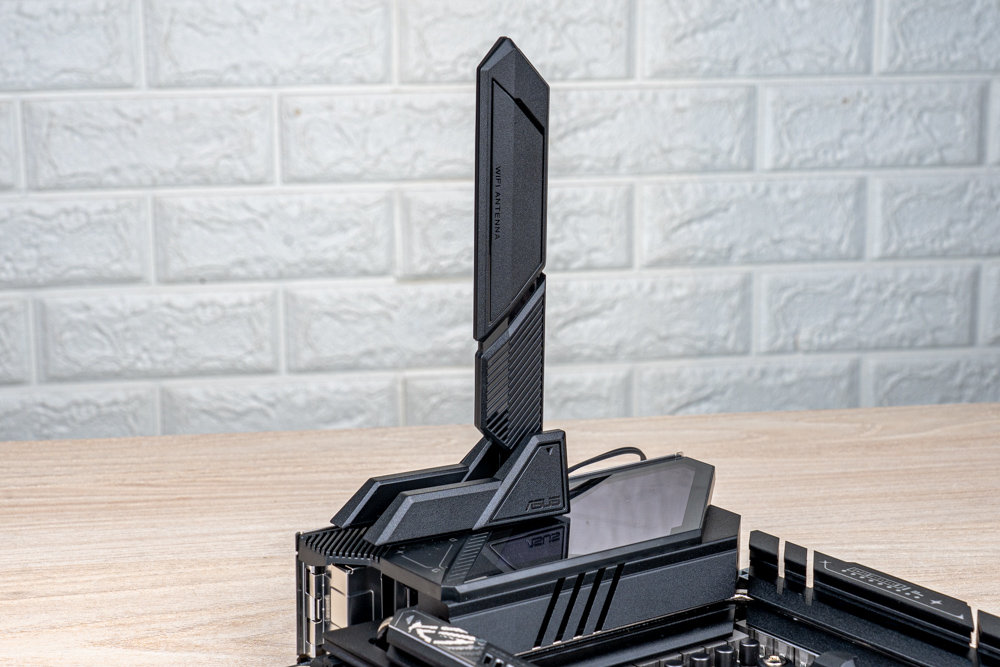

↑ Wi-Fi 7 Q-Antenna天線，右側一覽。
↑ Wi-Fi 7 Q-Antenna天線，左側一覽。

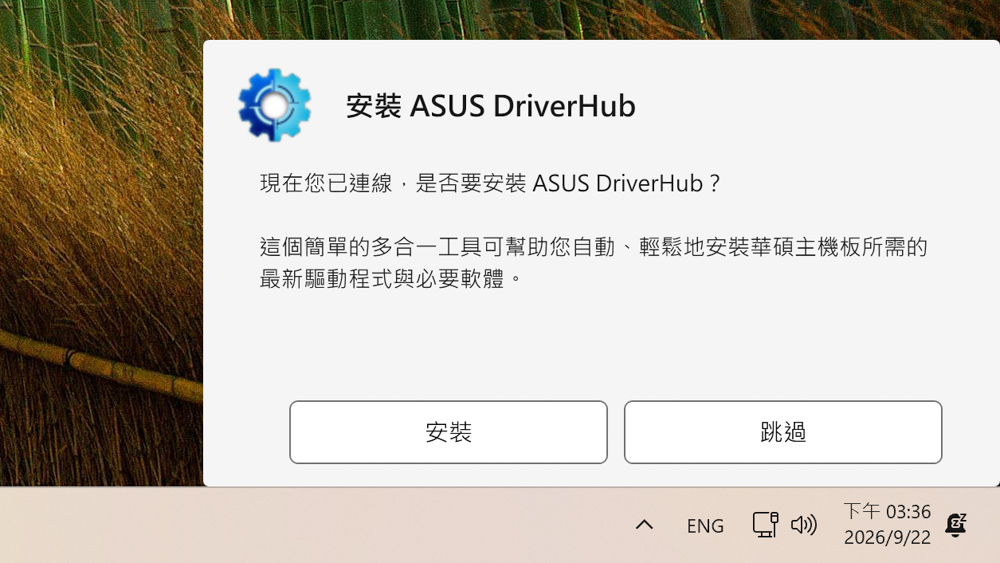

↑ Wi-Fi 網路驅動安裝完，會隨即彈出 ASUS DriverHub 提示。

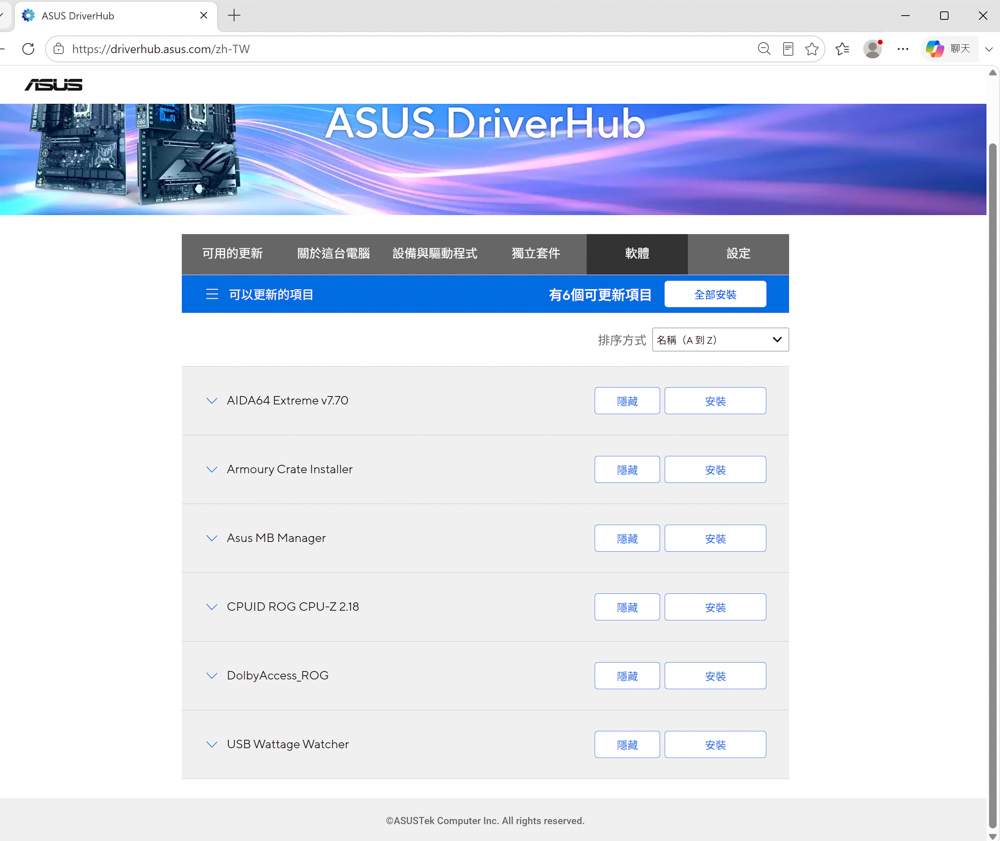

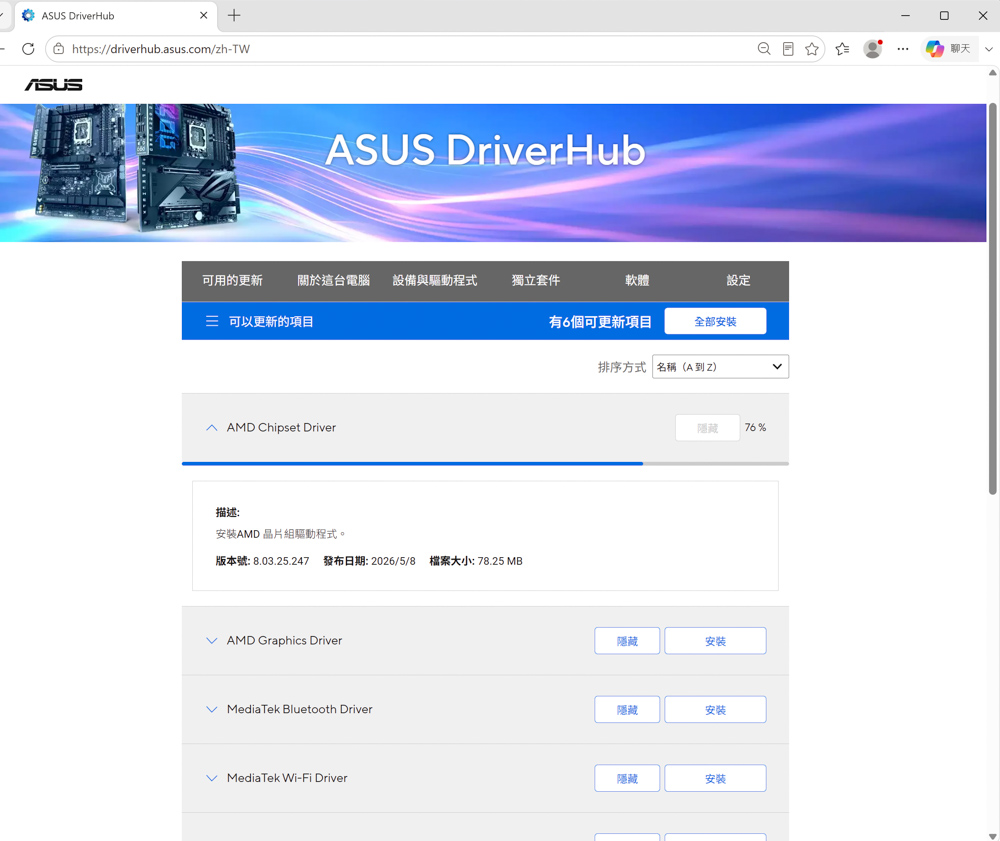

↑ ASUS DriverHub 網頁介面，可整合主板各項驅動，方便玩家一鍵安裝。
↑ ASUS DriverHub \ 軟體，可以找到 MB Manager 與 Armoury Crate。

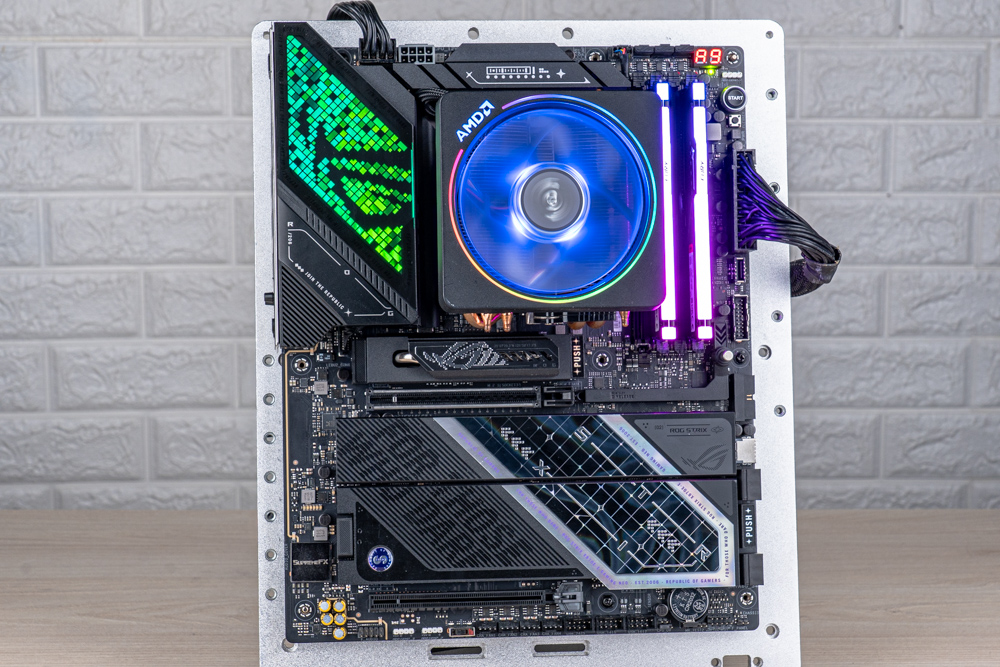

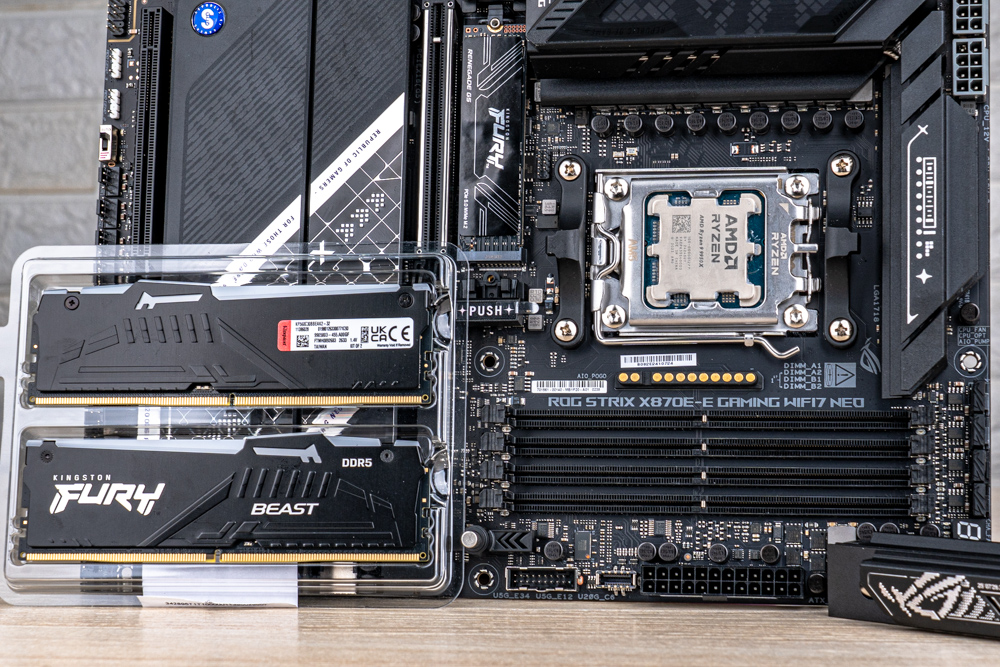

↑ X870E-E GAMING WIFI7 NEO 主板，搭配 FURY Beast DDR5 / FURY Renegade G5 SSD。
總結
明確針對痛點與豐富選擇的高階主機板；以更全面 DIY 友善設計、更彈性的 PCIe 通道分配與 USB 擴充，ROG STRIX X870E-E GAMING WIFI7 NEO，大幅改善前代 M.2 SSD 占用主 GPU 頻寬的選擇窘境，並帶來全新 ROG STRIX 潮酷裝甲、大容量 64MB BIOS、多項組裝支援，包含 PCIe / M.2 Q式快拆、預裝 Wi-Fi 網路驅動等便利功能，可為 AMD 玩家提供 NEO 新體驗。
規格方面，在保持供電 CPU 18 相 Vcore 110A、NitroPath DRAM 插槽、儲存 4 SATA 與 5 M.2 基礎上；給予完整 PCIe 5.0 x16 顯示卡效能，兼具 2 根 PCIe 5.0 x4 / x2、3 根 PCIe 4.0 x4 的M.2 SSD 效能擴充；搭配 5GbE & Wi-Fi 7 320MHz 雙網連線，高速USB-C / A（40 / 20 / 10 / 5Gbps），以及 3 組 USB2.0，總計達 25 個可用 USB，可滿足辦公遊戲需求。
BIOS使用體驗，提供現代化風格 EZ Mode / 進階模式，與全新 Essential Mode 便捷介面，讓 ROG 老玩家、新進玩家都能更快速上手，並且有有著便利的AI Optimized、eCLK Mode、EXPO Tweaked與 Core Flex、DIMM FIT 等超頻功能，讓玩家可依據需求，快速調整設定。

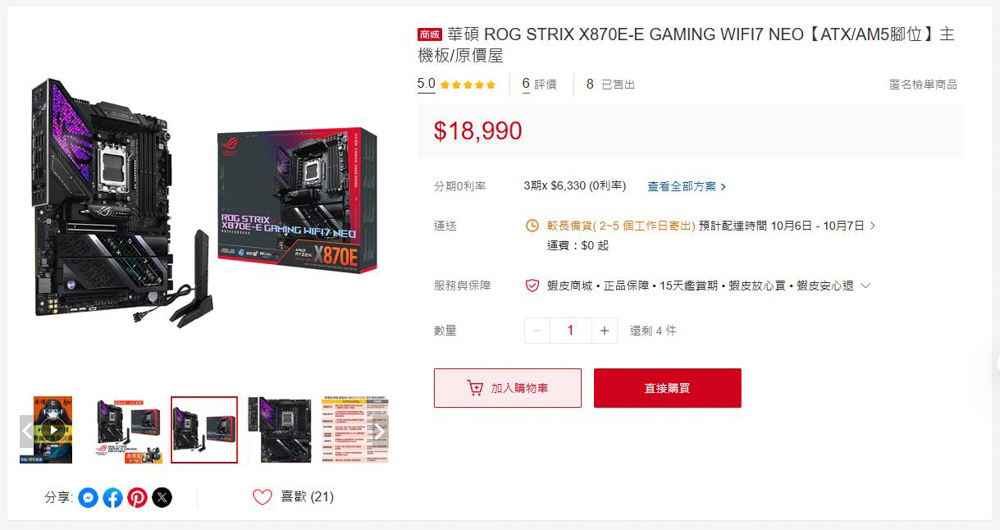

目前 ROG STRIX X870E-E GAMING WIFI7 NEO 主機板，網上參考價 NT$ 18,990元，有著潮酷炫的 ROG 黑色裝甲、CPU 18 相 Vcore 110A，合乎 Ryzen 9000 處理器效能；並搭配 4 DIMM NitroPath DRAM、顯卡 PCIe 5.0 x16、擴充 PCIe 4.0 x4、5 M.2、5GbE & Wi-Fi 7 320MHz 雙網連線，包含 25 個 USB 支援；對於想入門高階 ROG 的新用戶與老玩家，可以考慮看看。
|
|
