MSI MEG CORELIQUID E15 360 旗艦曲面水冷與 MAESTRO 900R 豪宅開箱測試

轉帖:XFASTEST 最夯的電腦領域

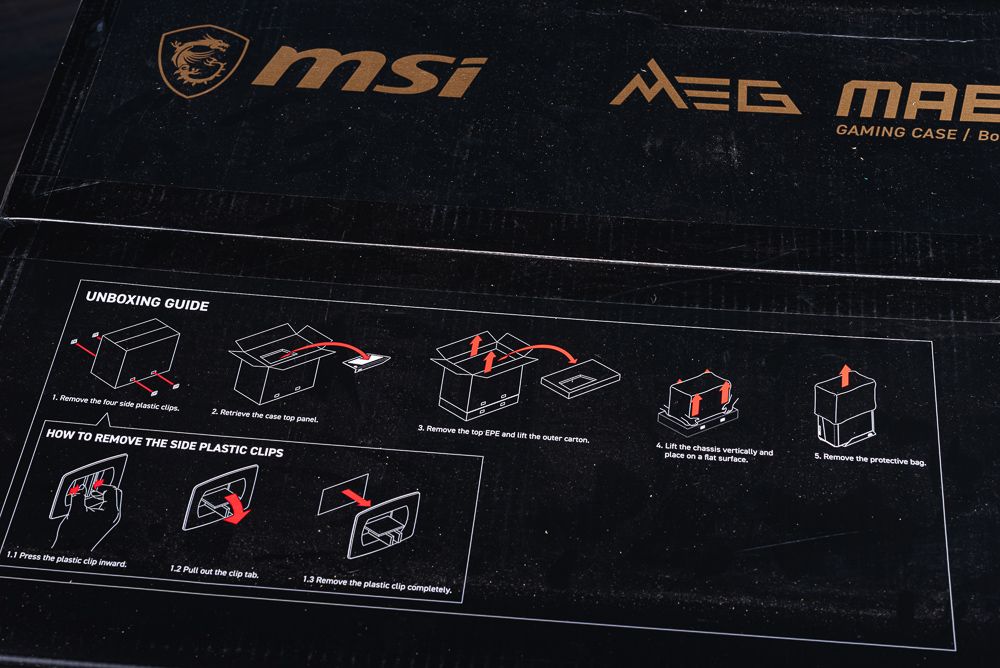

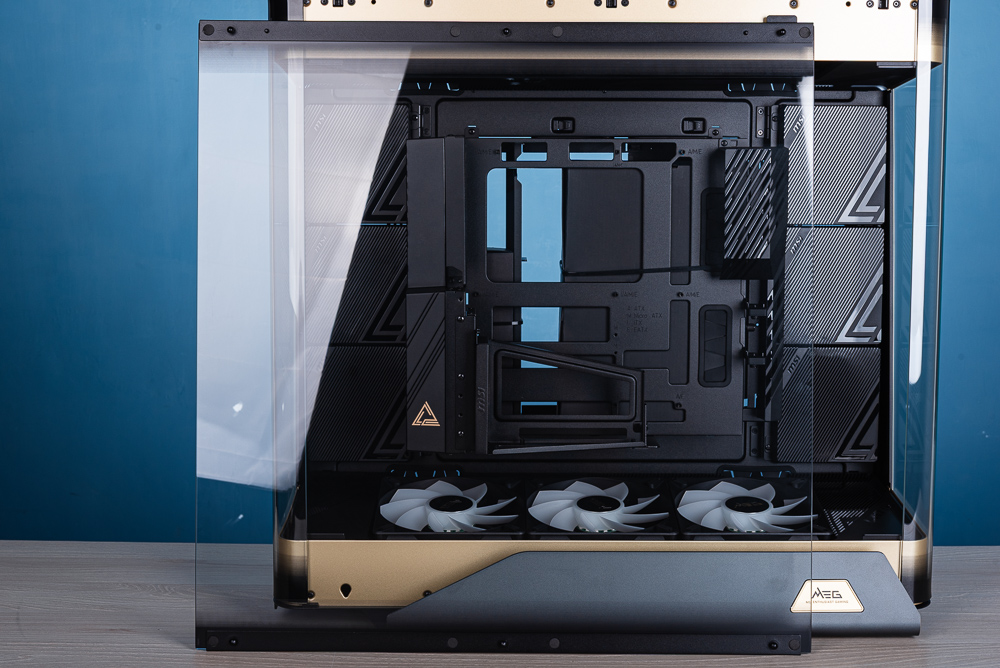

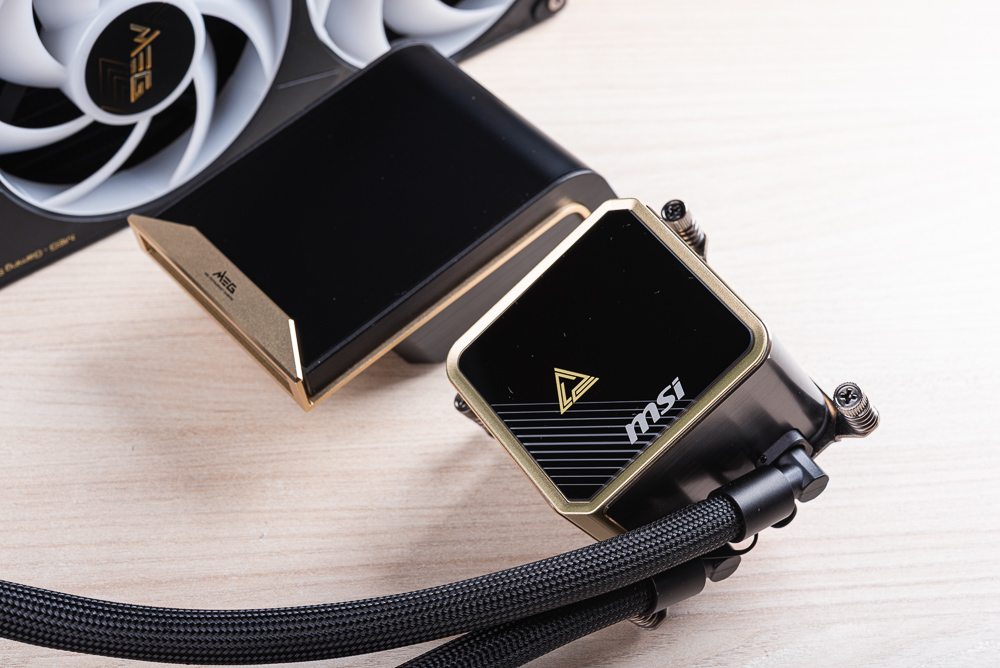

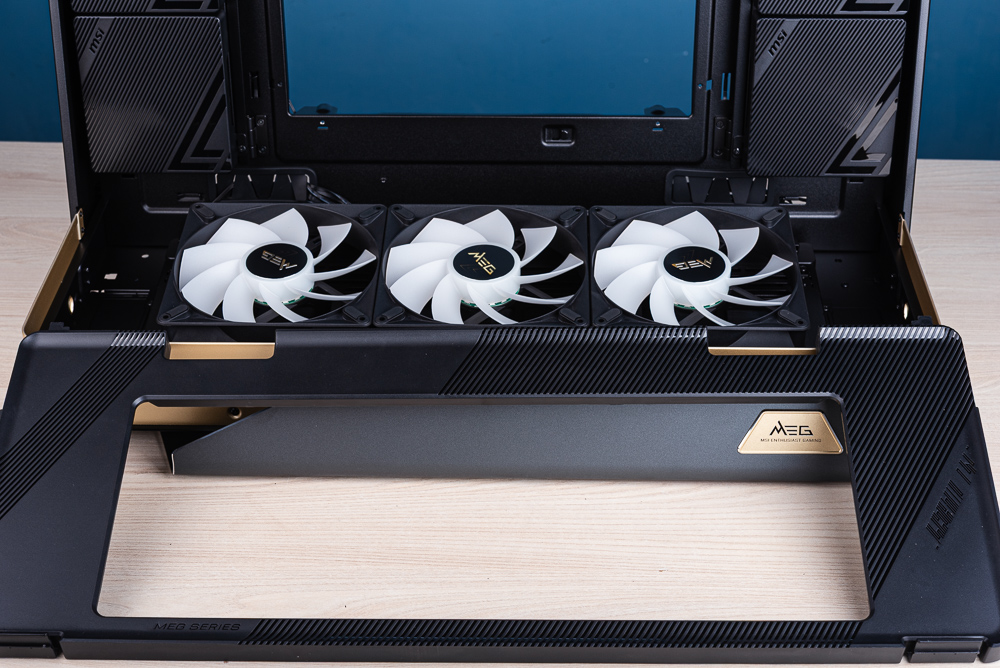

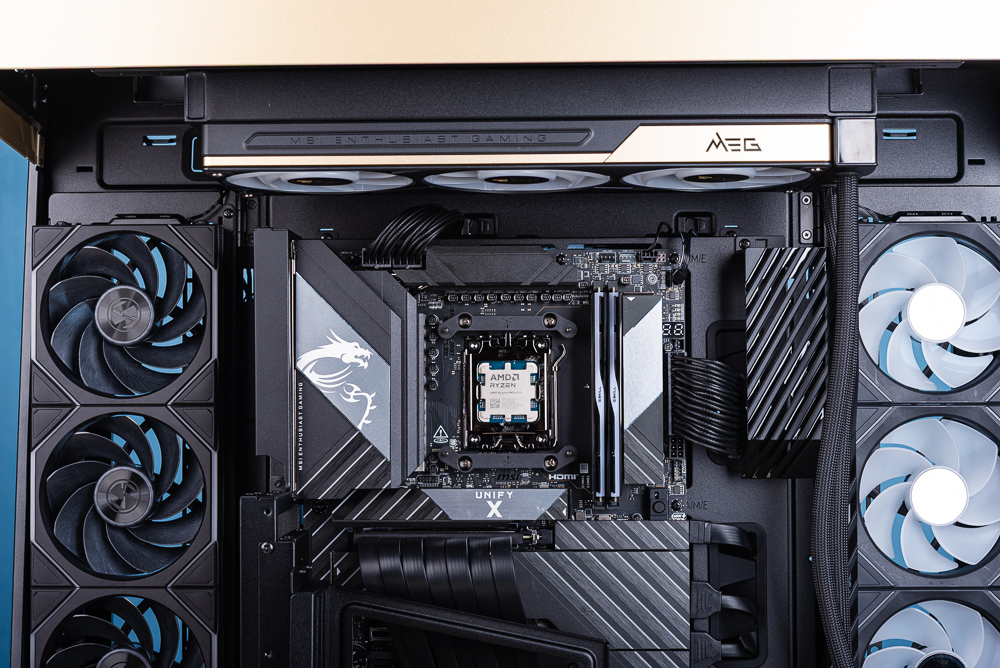

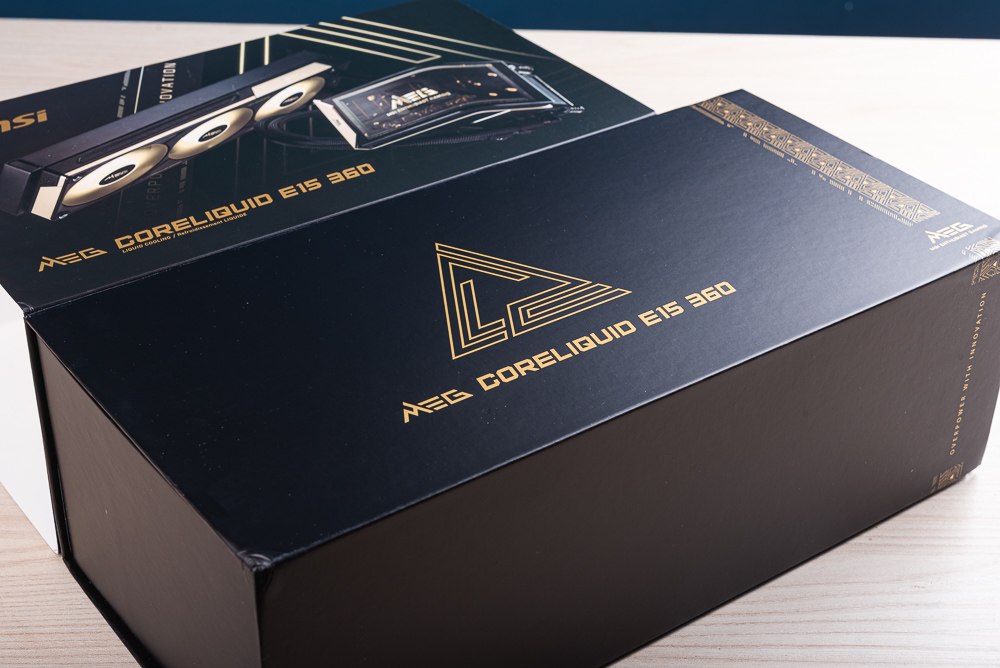

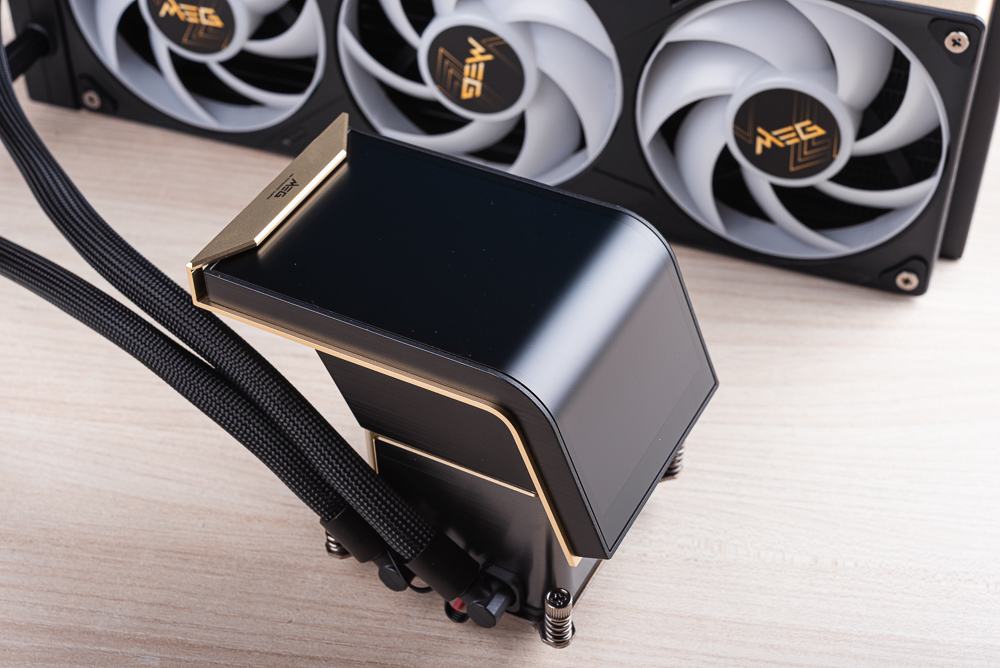

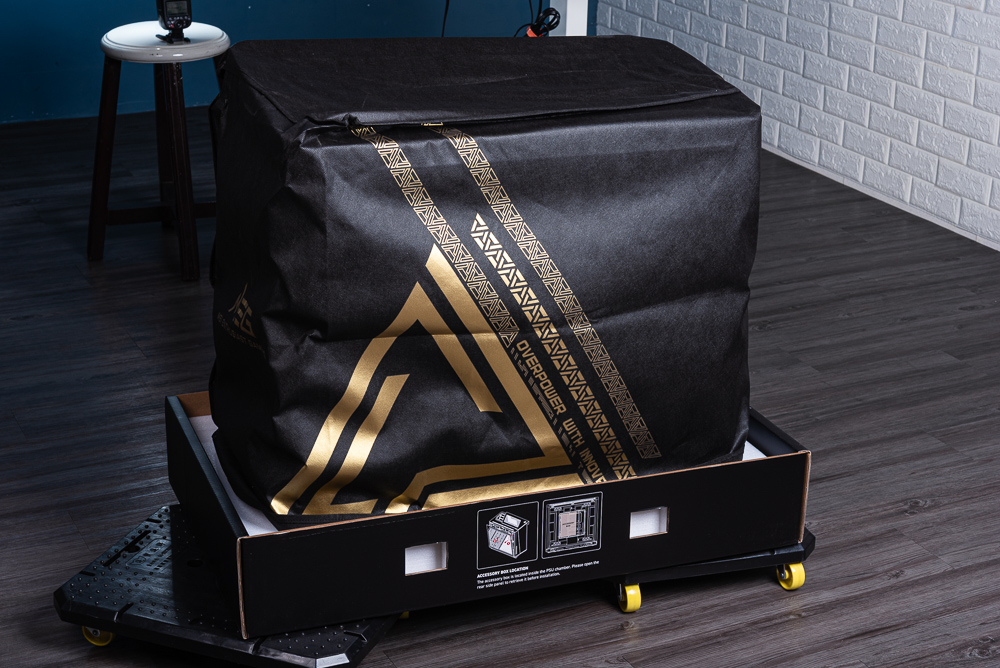

登錄/註冊後可看大圖 MSI MEG 旗艦合體！MEG CORELIQUID E15 360 曲面水冷散熱器，以及 MEG MAESTRO 900R 三玻璃全景、對稱置中的全塔機殼。讓打造一台極具觀賞展示的 MEG 奢華旗艦電腦，並擁有出色的散熱能力以及便利的 DIY 友善設計，這次就一邊開箱一邊組裝並使用 9950X3D 處理器與 RTX 5090 顯示卡試試這台 MEG 豪宅的散熱能力。 MEG CORELIQUID E15 360 規格 CPU 腳位：Intel LGA 1700 / 1851；AMD AM5 / AM4 水冷頭：71.63 x 68.5 x 64.97 mm、6.67 吋 AMOLED 曲面螢幕、2240 x 1080 解析度 水泵：轉速 3000± 300 RPM、負載電流 0.52±0.104 A、功耗 6.24±1.248 W、使用壽命 40℃, 50000 小時 冷排尺寸：397 x 124.5 x 30 mm、鋁製、水冷管線長度 390 mm（EPDM+IIR） 預裝風扇：362 x 125 x 28.4 mm、FDB 軸承、800~2300 ± 230 RPM、217.91 CFM、3.84 mm-H2O、39.58 dBA MEG MAESTRO 900R 規格 顏色：黑 尺寸：695 x 379 x 671 mm、全塔 主機板相容性：E-ATX / ATX / Micro-ATX / Mini-ITX 前 I/O 連接埠：電源按鈕、LED 按鈕、4 x USB-A 5Gbps、4 x USB-C 10Gbps、1 x USB-C 20Gbps、1 x 3.5mm 耳機/麥克風 PCIe 擴充槽：8 + 3（垂直） 儲存空間：9 x 2.5”、5 x 3.5” 預裝風扇：底部 3 x 160 mm ARGB 風扇：上 4 x 120mm / 3 x 140 mm / 3 x 200 mm、側面 6 x 120mm、底 4 x 120 mm / 3 x 140 mm 冷排：上 240/280/360/420mm、側面 240/360mm、底部 240/280/360/420mm CPU 散熱器高度：< 170mm 顯示卡長度：440mm 電源供應器：< 200mm                                 登錄/註冊後可看大圖 ↑ MEG MAESTRO 900R 外箱大且重，搬運需要至少 2 人。                                 登錄/註冊後可看大圖 MEG CORELIQUID E15 360 旗艦曲面水冷開箱 MSI 旗艦款的 MEG CORELIQUID E15 360 曲面水冷散熱器，延續著 MEG 奢華旗艦的風格，採用金色點帶出奢華風格、黑色低調沈穩的黑金風格。外盒袖套有著產品照片而內盒則是金字 MEG CORELIQUID E15 360 字樣與金邊裝飾。                                 登錄/註冊後可看大圖 ↑ MEG CORELIQUID E15 360 曲面水冷散熱器。                                 登錄/註冊後可看大圖 ↑ 內盒風格。 打開磁吸外盒後內部則使用黑色盒子與黑字標示每個零件的包裝，取出後主要有著 MEG CORELIQUID E15 360 水冷散熱器，並且已經預裝好 360mm 一體式風扇，以及安裝散熱器的扣具、零件螺絲，以及磁吸的曲面螢幕。                                 登錄/註冊後可看大圖 ↑ 內部包裝很高級。                                 登錄/註冊後可看大圖 ↑ 水冷散熱器出廠預裝風扇，以及各式配件。                                 登錄/註冊後可看大圖 6.67 吋 2K 解析度 60Hz AMOLED 曲面磁吸螢幕 MEG CORELIQUID E15 360 採用方形水冷頭尺寸為 71.63 x 68.5 x 64.97 mm，出廠時上方安裝一塊 MSI 鏡面上蓋，這塊蓋子保護下方的金屬接點，若要移除則需要靠磁力將其吸起。但實際體驗時這塊磁力很高，建議從左下角尋找施力點搭配磁鐵吸力把這塊上蓋撬起。                                 登錄/註冊後可看大圖 ↑ 方形水冷頭，出廠上方使用磁吸上蓋保護。                                 登錄/註冊後可看大圖 ↑ 藉由配件的 MEG 磁鐵與手指就能撬開。 撬開後水冷頭上方留有金屬接點，讓水冷螢幕可藉由磁鐵吸力固定，並通過金屬接點顯示硬體監控、動畫與做為第二螢幕使用。 MEG CORELIQUID E15 360 使用 6.67 吋、2K 解析度、60Hz 更新率的 AMOLED 曲面螢幕，讓螢幕在機殼中可在前方與左側有著良好的觀賞視角，搭配 MSI EZ Display 軟體即可提供動畫、圖片自訂，以及硬體監控、分割螢幕與做為電腦第二螢幕等多樣化的展示功能。                                 登錄/註冊後可看大圖 ↑ 水冷頭上方的金屬接點。                                 登錄/註冊後可看大圖 ↑ 磁力吸附的水冷螢幕。 水冷頭底部的銅底微水道採用微凸設計強化接觸，出廠實有著保護膜使用前記得撕下。水泵轉速為 3000 RPM，並將水泵的供電、螢幕的顯示訊號等線材，整合包進水冷管的編織網內，讓玩家在組裝水冷時更容易。                                 登錄/註冊後可看大圖 ↑ 銅底微水道，出廠實有著保護膜。                                 登錄/註冊後可看大圖 ↑ 方形銅底。                                 登錄/註冊後可看大圖 ↑ 中央微微突起強化接觸設計。                                 登錄/註冊後可看大圖 ↑ 水冷頭的連接線材，整合包覆進水冷管的編織網當中。                                 登錄/註冊後可看大圖 EZ Conn 一體式 360mm 風扇、一線 JAF_2 控制 水冷排方面出廠預先安裝一體式 360mm 風扇，具備 3 顆 120mm ARGB 風扇，並採用顯卡常見的「正逆轉」配置，下圖中間風扇順轉、左右兩顆風扇逆轉，藉此將完整的氣流推送至水冷排；此外，還具備當風扇故障、異物停轉時，會自動亮起紅色燈效警示使用者。                                 登錄/註冊後可看大圖 ↑ 一體式 360mm 風扇。                                 登錄/註冊後可看大圖 ↑ 風扇側面則有著金邊 MEG 字樣，水冷排加上風扇厚度 58.4mm。 MEG CORELIQUID E15 360 將水泵供電、水冷頭螢幕、風扇 PWM 與 ARGB 等控制，整合至水冷排上方的 USB-C 連接埠，搭配專屬的轉接線即可利用 MSI 獨家的 JAF_2 介面一線控制。                                 登錄/註冊後可看大圖 ↑ 整合 USB-C 連接，但需搭配專用的轉接線。                                 登錄/註冊後可看大圖 ↑ 水冷排維持 12 條微水道設計。 MEG CORELIQUID E15 360 支援 Intel LGA 1700 / 1851 與 AMD AM5 / AM4 等主流處理器腳位，因此配件中有著 Intel 背板、AMD 扣具、Intel 固定柱螺絲、水冷排螺絲、水冷管 90° 配件、水冷頭螺絲橡膠套，以及 2 條 USB-C 連接線。 其中一條是 MSI 板子專用 USB-C 連接線對應 JAF_2 介面；另一條則是單純轉換為 2 個 4pin PWM、3pin ARGB 與內接 USB 等接頭。                                 登錄/註冊後可看大圖 ↑ 水冷配件。                                 登錄/註冊後可看大圖 ↑ 散熱膏規格為 7 W/m·°C。                                 登錄/註冊後可看大圖 ↑ 水冷排 USB-C 轉 JAF_2 介面。                                 登錄/註冊後可看大圖 MEG MAESTRO 900R 全景三面玻璃、鋁合金奢華旗艦全塔機殼開箱 看完水冷開箱接著試試這咖大傢伙！MEG MAESTRO 900R 淨重 33Kg 外包裝的體積更大，因此運送搬移時都需要兩個人合力幫忙，若有板車助力會更方便。而正確開啟 MEG MAESTRO 900R 的方式則印在紙箱上，先將紙箱四周的白色塑膠扣移除，並取出位於上方的面板，隨後在兩人合力抱起機殼。                                 登錄/註冊後可看大圖 ↑ MEG MAESTRO 900R 紙箱。                                 登錄/註冊後可看大圖 ↑ 開箱方式。                                 登錄/註冊後可看大圖 ↑ 很重注意與產品說明書 QR-Code。                                 登錄/註冊後可看大圖 ↑ 打開紙箱後，機殼有著專屬 MEG 防塵套保護。 MEG MAESTRO 900R 可說是前無古人後無來者，獨創「主板置中」、內部左右上下「對稱」的造型，將中間 C 位留給主機板與顯卡，妥妥的全景豪宅。而在機殼上蓋與底座，都採用鋁合金材質經過 9 道精工處理、雷射雷雕、雙重拋光，並在折彎處採用 75° 向前方包覆的造型。                                 登錄/註冊後可看大圖 ↑ MEG MAESTRO 900R 霸氣的全景置中豪宅。                                 登錄/註冊後可看大圖 ↑ 右側曲面玻璃。 MEG MAESTRO 900R 機殼的 I/O 出廠預先安裝在右側，玩家可依據使用習慣將其改裝至機殼的左側。而前 I/O 則提供相當完整，包含電源按鈕、LED 按鈕，以及 4 個 USB-A 5Gbps、4 個 USB-C 10Gbps、1 個 USB-C 20Gbps 與 1 個 3.5mm 耳機/麥克風。 這個前 I/O 的數量，主機板至少要有 2 個前置 USB-C 與 2 個前置 USB 3.2 Gen1 擴充埠，這隊於 E-ATX 主板來說應該不成問題。                                 登錄/註冊後可看大圖 ↑ 機殼滿滿的前置 I/O，並採用金色接頭。                                 登錄/註冊後可看大圖 ↑ 機殼左側對稱造型。 機殼上方有著鋁合金上蓋造型，具備 75° 向前方包覆的折角，實際拆裝只要稍微抬起上蓋即可打開，下層則有著滿板的防塵濾網，以及頂部的 RGB 燈條；機殼上方還留有走線開孔，讓主板的天線可以拉到機殼上方。                                 登錄/註冊後可看大圖 ↑ 鋁合金上蓋造型。                                 登錄/註冊後可看大圖 ↑ 上蓋複合散熱開孔，不影響機殼上方的散熱氣流。                                 登錄/註冊後可看大圖 ↑ 機殼上方滿板防塵濾網。                                 登錄/註冊後可看大圖 ↑ 機殼底部則在左側有著抽取式的滿板防塵濾網。 機殼後方則是滿板的網孔側板，並有著 MSI ENTHUSIAST GAMING 字樣，只要拉起側板的布標就可以拆下側板，側板內部還有著滿板的可拆防塵濾網。                                 登錄/註冊後可看大圖 ↑ 機殼後方散熱網孔側板。                                 登錄/註冊後可看大圖 ↑ 機殼後方整線空間，預裝的 3 顆 160mm 風扇，都預先整線並連接至 FAN HUB。                                 登錄/註冊後可看大圖 ↑ 後方的防塵濾網。 MEG MAESTRO 900R 的頂蓋、後方側板、三面玻璃側透，都採用快拆卡扣的固定方式，方便玩家快速拆裝。拆除機殼的玻璃側透之前要先移除上方的頂蓋，接著在左上角有個 MSI 小標，藉由這個施力點將玻璃向外推即可推開玻璃，而玻璃側透底部有防摔落的設計無須擔心，接著就將玻璃抬起即可拆除。 移除中間的玻璃側透後，左右兩片玻璃側透一樣是向外推就能直接拆下。                                 登錄/註冊後可看大圖 ↑ 先推開中間的玻璃側透，左上角有著施力點。                                 登錄/註冊後可看大圖 ↑ 玻璃側透具備防摔落設計。                                 登錄/註冊後可看大圖 ↑ 玻璃側透上下都有金屬邊條強化提供快拆功能。                                 登錄/註冊後可看大圖 任意擺放主機板托盤兼裸測架、PCIe 5.0 延長線 MEG MAESTRO 900R 內部將主機板擺放在機殼的正中間，並採用模組化的「主機板托盤」，只要鬆開 4 顆螺絲就能取下。而主板左右兩側則是預裝飾板，拆除後可安裝 3 顆 120mm 散熱風扇。                                 登錄/註冊後可看大圖 ↑ 機殼內部配置。 取下機殼中間的「主機板托盤」，在右側有著造型外殼以及 2 個顯卡支撐架，左側則有著全包的外殼，可以遮蔽主板、顯卡後 I/O 連接的線材，讓機殼內部更整潔。主機板的配件也藏在這個托盤內。                                 登錄/註冊後可看大圖 ↑ 主機板托盤。                                 登錄/註冊後可看大圖 ↑ 機殼配件。                                 登錄/註冊後可看大圖 ↑ 同樣有贈送 MEG 造型的磁鐵。 配件中還有專用的 PCIe 5.0 延長線，採用金色的 PCIe 插槽可說是相當騷包。若玩家選擇使用直立顯卡安裝時，記得顯卡前方一樣要使用顯卡支架，這樣才能確保 PCIe 插槽不會完全承受顯卡的重量，以免造成延長線的插槽受損。                                 登錄/註冊後可看大圖 ↑ PCIe 5.0 延長線。                                 登錄/註冊後可看大圖 ↑ 金色 PCIe 插槽。                                 登錄/註冊後可看大圖 ↑ 電路板背面。（只有兩個鎖孔固定中間懸空，若將顯卡重量完全壓在 PCIe 插槽上，使用一段時間後容易出問題。） 剩下的配件都放在透明的螺絲盒子當中，此外 MSI 還提供額外的配件，可以讓「主機板托盤」變成裸測架的使用方式。                                 登錄/註冊後可看大圖 ↑ 螺絲盒、裸測架配件與說明書。 配件中還有這個專屬的把手螺絲可以鎖在「主機板托盤」的上方與右側。這設計是讓玩家先將主板、電供安裝在主機板托盤當中，接著利用這個把手做為施力點，將整個托盤塞回機殼當中並固定，隨後只要轉開就能拆除這個把手螺絲。                                 登錄/註冊後可看大圖 ↑ 把手螺絲。 MEG MAESTRO 900R 可以讓主機板托盤有著 4 個方向的安裝方式，不論是傳統的左側 I/O，還是上置 I/O 都可隨玩家需求調整。                                 登錄/註冊後可看大圖 ↑ 主機板托盤可隨意調整方向。 主機板托盤後方可安裝標準 ATX 長度小於 200mm 的電源供應器，並將多餘的線材藏在後方的空間當中。                                 登錄/註冊後可看大圖 ↑ 主機板托盤後方的電源艙。                                 登錄/註冊後可看大圖 ↑ 主機板托盤提供 2 個顯卡支撐架固定。                                 登錄/註冊後可看大圖 預裝 3 x 160mm 風扇、最多可安裝 14 顆 120mm 風扇 機殼的上方與下方內部都有專屬的造型框，可以用來修飾內部的線條遮檔不必要的空間，這個造型框一樣採用卡扣固定。MEG MAESTRO 900R 機殼底部預裝 3 顆 160 mm ARGB 風扇，做為機殼的主要進氣風扇。 而機殼上方則可安裝 4 顆 120mm 或 3 顆 140 mm 或 3 顆 200 mm 的風扇，以及支援 240/280/360/420mm 等水冷排尺寸。                                 登錄/註冊後可看大圖 ↑ 機殼上方與下方內部都有專屬的造型框。                                 登錄/註冊後可看大圖 ↑ 底部預裝 3 顆 160 mm ARGB 風扇，做為機殼的主要進氣風扇。 主板左右兩側拆下裝飾板之後，一樣有著風扇框架可安裝 3 個 120mm 風扇或 360mm 水冷排，而且這個風扇框架還帶有旋轉功能。若要安裝側面風扇，建議選擇反向扇葉的風扇，將側面風扇安裝為進風的方向，可確保機殼內部的氣流更順暢。                                 登錄/註冊後可看大圖 ↑ 主板左右兩側可旋轉的風扇架。                                 登錄/註冊後可看大圖 ↑ 拆下後可疑除上方的裝飾板，即可鎖上風扇。                                 登錄/註冊後可看大圖 ↑ 改裝 3 顆 120mm 進風扇。 裝好兩側風扇後，就先將主機板、電供安裝在主機板托盤上並回推至機殼當中。                                 登錄/註冊後可看大圖 ↑ 安裝進度 50%。 緊接著先拆除上方的風扇架，先水冷排固定在風扇架上，MEG MAESTRO 900R 上方與下方的風扇架支援水平安裝與傾斜安裝，只要將風扇架轉一個方向擺放即可，實際可參考下方圖片展示。 若決定好上方水冷排的安裝方式後，建議先將上方的造型框裝回機殼當中，這樣水冷穿過造型框後再鎖上螺絲固定會比較順手。                                 登錄/註冊後可看大圖 ↑ 取下上方風扇架並固定在水冷排上。                                 登錄/註冊後可看大圖 ↑ 鎖回風扇拖架後可稍微對一下水冷排的位置與方向。 下圖則是水冷排水平安裝、下下圖則是水冷排稍微傾斜的裝法。調換只要旋轉風扇架的方向即可。                                 登錄/註冊後可看大圖 ↑ 風扇水平安裝。                                 登錄/註冊後可看大圖 ↑ 風扇傾斜安裝。 由於安裝的是具備曲面螢幕的 MEG CORELIQUID E15 360 水冷散熱器，因此安裝時將水冷管朝左安裝，讓右手邊可以盡情展示曲面水冷。而水冷的配件中有 90° 水管扣，扣上後可以讓水冷管維持直角走線。                                 登錄/註冊後可看大圖 ↑ 水冷安裝完畢，帶有 90° 水管扣。 至於 MEG CORELIQUID E15 360 採用整合的 USB-C 一線連接主板 JAF_2 接頭，對於整套 MEG 設備來說這功能相當方便，只要一條線即可完成水冷的連接。                                 登錄/註冊後可看大圖 ↑ 從水冷排這邊連接 USB-C，將線繞至後方連接至主板右側。                                 登錄/註冊後可看大圖 ↑ MSI 主板大多都將 JAF_2 接頭設置在右手邊。 此外，不論是將顯卡垂直安裝或水平安裝，一定都要使用顯卡支撐架幫忙分擔重量，這樣才能減輕 PCIe 插槽的負擔。                                 登錄/註冊後可看大圖 ↑ 垂直顯卡安裝，前方也使用支撐架分擔重量。                                 登錄/註冊後可看大圖 ↑ 安裝完畢後記得準備較長的 USB、DP、HDMI、RJ-45 等線材，連接至機殼當中。                                 登錄/註冊後可看大圖 總結 MSI MEG 專注於旗艦玩家所打造的一系列產品，都帶有奢華、沈穩的霸王風範與旗艦頂級的規格。首先 MEG CORELIQUID E15 水冷散熱器，不僅能夠壓制 9950X3D PBO 超頻設定，更有著華麗的 6.67 吋 2K 解析度 60Hz AMOLED 曲面磁吸螢幕、一體式 360mm ARGB 風扇，以及一線 JAF_2 連接等功能，讓 MSI 玩家在組裝水冷散熱器時更便利。 機殼方面 MEG MAESTRO 900R 不僅採用鋁合金上蓋、底座，三面玻璃的無敵透視視覺，以及破天荒的將主機板設置在機殼的正中央，藉由對稱設計完美展示主機板、顯示卡與水冷散熱器等零件，並預裝 3 顆 160mm ARGB 風扇，以及總共可安裝最多 14 顆 120mm 風扇，以及有著 9 個可用 USB 連接埠，給予 MEG 玩家入住豪宅的選擇。
